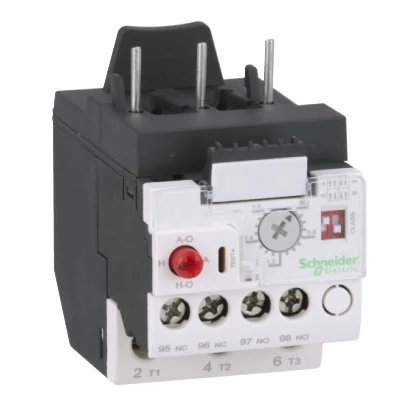

Schneider Electric LR9D02 TeSys LR9D Elektronik Termik Röle 0.4-2A
- Marka: Schneider Electric
- Stok kodu: LR9D02
- MPN: LR9D02
- Fiyat: 9165.61 TRY + KDV · KDV dahil 10998.73 TRY
- Stok: Terminli ürün
- Termik Röleler
- Schneider Electric Termik Röleler
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Termik Röleler Seçim Rehberi
- Schneider Electric LR9D02 Teknik Veri Föyü (PDF)
Schneider Electric LR9D02 TeSys LR9D Elektronik Termik Röle 0.4-2A. Bu modelin teknik özellikleri: Akım Ayar Aralığı: 0.4-2A
| Akım Ayar Aralığı | 0.4–2 A |
|---|---|
| Seri | TeSys |
| Ürün Tipi | Elektronik termal aşırı yük rölesi |
| Röle Uygulaması | Motor koruma |
| Uyumlu Ürünler | LC1D25; LC1D09; LC1D32; LC1D38; LC1D18; LC1D12 |
| Açma Sınıfı | Sınıf 5…30 |
| Termik Akım Ayar Aralığı | 0.4–2 A |
| Maksimum Güç Tüketimi (W) | 300 mW |
| Montaj Desteği | Kontaktör altında; Plaka, özel aksesuarlı; Ray, özel aksesuarlı |
| Anma Çalışma Gerilimi (Ue) | 690 V için güç devresi; 660 V için sinyalleme devresi |
| Anma Yalıtım Gerilimi (Ui) | Güç devresi: 1000 V; Sinyalleme devresi: 690 V |
| Açma Eşiği | 1.25 In (IEC 60947-4-1) |
| Zaman Gecikme Aralığı | 1.5…4 min - automatic reset time |
| Termik Akım (Ith) | 5 A için sinyalleme devresi |
| İlgili Sigorta Değeri | 5 A gG sinyalleme devresi için; 5 A BS sinyalleme devresi için |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV |
| Faz Arızası Hassasiyeti | Phase difference > 40% 3 s (IEC 60947-4-1) |
| Sıkma Torku | Kontrol devresi: 0.8 N.m üzerinde vida kelepçesi terminalleri; Güç devresi: 3.1 N.m üzerinde vida kelepçesi terminalleri |
| Yükseklik | 72.5 mm |
| Genişlik | 45 mm |
| Derinlik | 79.9 mm |
| Ürün Ağırlığı | 0.18 kg |
| Standartlar | EN/IEC 60947-4-1; EN/IEC 60947-5-1; UL 60947-4-1; UL 60947-5-1; CSA C22.2 No 60947-4-1; CSA C22.2 No 60947-5-1; GB/T 14048,4; GB/T 14048,5 |
| Sertifikalar | IECEE CB Şeması; UL; CSA; CCC |
| IP Koruma Sınıfı | IP20 ön yüz (IEC 60529) |
| Çalışma Ortam Sıcaklığı | -25…70 °C (IEC 60255-8) |
| Depolama Sıcaklığı | -55…80 °C |
| Çalışma Rakımı | 2000 m değer kaybı olmadan |
| Titreşim ve Şok Dayanımı | Titreşimler 10…150 Hz: 6 Gn (IEC 60068-2-6); Şoklar 11 ms: 15 gn (IEC 60068-2-7) |
| Dielektrik Dayanım | 6 kV 50 Hz (IEC 60255-5) |
