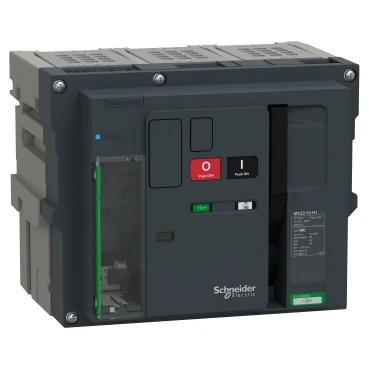

Schneider Electric MTZ210_H12E3PMDHH MTZ2 Active H1 1000A 3P Çekmeceli 2E
- Marka: Schneider Electric
- Stok kodu: MTZ210_H12E3PMDHH
- MPN: MTZ210_H12E3PMDHH
- Fiyat: 373796.78 TRY + KDV · KDV dahil 448556.14 TRY
- Stok: Terminli ürün
- Açık Tip Güç Şalterleri
- Schneider Electric Açık Tip Güç Şalterleri
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Açık Tip Güç Şalteri (ACB) Seçim Rehberi
- Schneider Electric MTZ210_H12E3PMDHH Teknik Veri Föyü (PDF)
Schneider Electric MTZ210_H12E3PMDHH MTZ2 Active H1 1000A 3P Çekmeceli 2E. Bu modelin teknik özellikleri: Anma Akımı: 1000A Kutup Düzeni: 3P
| Anma Akımı | 1000 A |
|---|---|
| Kutup Düzeni | 3P |
| Seri | MasterPacT |
| Ürün Tipi | Devre kesici |
| Cihaz Uygulaması | Power distribution |
| Korumalı Kutup Düzeni | 3P 3d |
| Anma Akımı (In) | 1000 A @ 40 °C |
| Performans Tipi | H1 66 kA 415 V AC |
| Anma Çalışma Gerilimi (Ue) | 690 V AC 50/60 Hz |
| Ayırma İçin Uygunluk | Evet (EN/IEC 60947-2) |
| Seçicilik Kategorisi | Kategori B |
| Kontrol Tipi | Manuel işletimli; AÇMA/KAPAMA push-butonu |
| Montaj Tipi | Çekmeceli |
| Açtırma Ünitesi Tipi | MicroLogic Active 2.0 E |
| Açma birimi teknolojisi | Elektronik |
| Koruma Fonksiyonları | LI |
| Sensör Anma Akımı | 400 A; 630 A; 800 A; 1000 A |
| Anma Nihai Kısa Devre Kesme Kapasitesi (Icu) | 66 kA @ 220/415 V AC 50/60 Hz; 66 kA @ 440 V AC 50/60 Hz; 66 kA @ 525 V AC 50/60 Hz; 66 kA @ 690 V AC 50/60 Hz |
| Anma İşletme Kısa Devre Kesme Kapasitesi (Ics) | 66 kA @ 220/415 V AC 50/60 Hz; 66 kA @ 440 V AC 50/60 Hz; 66 kA @ 525 V AC 50/60 Hz; 66 kA @ 690 V AC 50/60 Hz |
| AG Anma Kısa Süreli Dayanım Akımı (Icw) | 66 kA 0,5 sn; 66 kA 1 sn; 36 kA 3 s |
| Anma Kısa Devre Kapama Kapasitesi (Icm) | 145 kA @ 220/415 V AC 50/60 Hz; 145 kA @ 440 V AC 50/60 Hz; 145 kA @ 525 V AC 50/60 Hz; 145 kA @ 690 V AC 50/60 Hz |
| Anma Yalıtım Gerilimi (Ui) | 1000 V AC 50/60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | 12 kV |
| Güç Kaybı (W) | 220 W |
| Kutup Başına Güç Kaybı | 73.3 W |
| Maksimum Kesme Süresi | 25 ms |
| Maksimum Kapama Yanıt Süresi | 70 ms |
| Montaj Desteği | Taban plakası; Raylar |
| Üst Bağlantı | Horizontal; Arka |
| Alt Bağlantı | Horizontal; Arka |
| Mekanik Dayanıklılık | 25000 cycles bakım ile |
| Elektriksel Dayanıklılık | 10000 cycles 440 V AC 50/60 Hz (EN/IEC 60947-2); 10000 cycles 690 V AC 50/60 Hz (EN/IEC 60947-2) |
| Koruma Tipi | Aşırı yük koruma (uzun süreli) (ANSI 49); Anlık kısa devre koruması (ANSI 50) |
| Açma Birimi Anma Akımı | 250 A; 400 A; 630 A; 800 A; 1000 A; 1250 A; 1600 A; 2000 A; 2500 A; 3200 A; 4000 A; 5000 A; 6300 A |
| Uzun Süreli Açma Ayar Aralığı (Ir) | 0,4…1 x In adjustable in step of 1 A |
| Uzun Süreli Gecikme Ayar Tipi (tr) | 0,5 s adımla ayarlanabilir |
| Uzun Süreli Gecikme Ayar Aralığı (tr) | 0,5…30 s @ 6 x Ir |
| Termik Bellek | Evet |
| Anlık Açma Ayar Tipi (Ii) | Ayarlanabilir |
| Anlık Açma Ayar Aralığı (Ii) | 1,5…10 x Ir adjustable in step of 0.1 x Ir |
