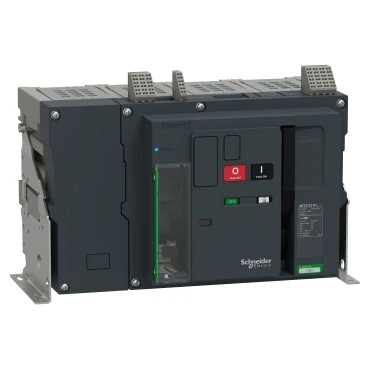

Schneider Electric MTZ232_H12E4PMFHH MTZ2 Active H1 3200A 4P Sabit 2E
- Marka: Schneider Electric
- Stok kodu: MTZ232_H12E4PMFHH
- MPN: MTZ232_H12E4PMFHH
- Fiyat: 668363.99 TRY + KDV · KDV dahil 802036.79 TRY
- Stok: Terminli ürün
- Açık Tip Güç Şalterleri
- Schneider Electric Açık Tip Güç Şalterleri
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Açık Tip Güç Şalteri (ACB) Seçim Rehberi
- Schneider Electric MTZ232_H12E4PMFHH Teknik Veri Föyü (PDF)
Schneider Electric MTZ232_H12E4PMFHH MTZ2 Active H1 3200A 4P Sabit 2E. Bu modelin teknik özellikleri: Anma Akımı: 3200A Kutup Düzeni: 4P
| Anma Akımı | 3200 A |
|---|---|
| Kutup Düzeni | 4P |
| Seri | MasterPacT |
| Ürün Tipi | Devre kesici |
| Cihaz Uygulaması | Power distribution |
| Korumalı Kutup Düzeni | 4P 4d; 4P 3d + N/2; 4P 3d + OSN; 4P 3d |
| Nötr Konumu | Sol |
| Anma Akımı (In) | 3200 A @ 40 °C |
| Performans Tipi | H1 66 kA 415 V AC |
| Anma Çalışma Gerilimi (Ue) | 690 V AC 50/60 Hz |
| Ayırma İçin Uygunluk | Evet (EN/IEC 60947-2) |
| Seçicilik Kategorisi | Kategori B |
| Kontrol Tipi | Manuel işletimli; AÇMA/KAPAMA push-butonu |
| Montaj Tipi | Sabit |
| Açtırma Ünitesi Tipi | MicroLogic Active 2.0 E |
| Açma birimi teknolojisi | Elektronik |
| Koruma Fonksiyonları | LI |
| Sensör Anma Akımı | 1600 A; 2000 A; 2500 A; 3200 A |
| Anma Nihai Kısa Devre Kesme Kapasitesi (Icu) | 66 kA @ 220/415 V AC 50/60 Hz; 66 kA @ 440 V AC 50/60 Hz; 66 kA @ 525 V AC 50/60 Hz; 66 kA @ 690 V AC 50/60 Hz |
| Anma İşletme Kısa Devre Kesme Kapasitesi (Ics) | 66 kA @ 220/415 V AC 50/60 Hz; 66 kA @ 440 V AC 50/60 Hz; 66 kA @ 525 V AC 50/60 Hz; 66 kA @ 690 V AC 50/60 Hz |
| AG Anma Kısa Süreli Dayanım Akımı (Icw) | 66 kA 0,5 sn; 66 kA 1 sn; 36 kA 3 s |
| Anma Kısa Devre Kapama Kapasitesi (Icm) | 145 kA @ 220/415 V AC 50/60 Hz; 145 kA @ 440 V AC 50/60 Hz; 145 kA @ 525 V AC 50/60 Hz; 145 kA @ 690 V AC 50/60 Hz |
| Anma Yalıtım Gerilimi (Ui) | 1000 V AC 50/60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | 12 kV |
| Güç Kaybı (W) | 420 W |
| Kutup Başına Güç Kaybı | 105 W |
| Maksimum Kesme Süresi | 25 ms |
| Maksimum Kapama Yanıt Süresi | 70 ms |
| Montaj Desteği | Taban plakası; Raylar |
| Üst Bağlantı | Horizontal; Arka |
| Alt Bağlantı | Horizontal; Arka |
| Mekanik Dayanıklılık | 20000 cycles bakım ile |
| Elektriksel Dayanıklılık | 5000 cycles 440 V AC 50/60 Hz (EN/IEC 60947-2); 2500 cycles 690 V AC 50/60 Hz (EN/IEC 60947-2) |
| Koruma Tipi | Aşırı yük koruma (uzun süreli) (ANSI 49); Anlık kısa devre koruması (ANSI 50) |
| Açma Birimi Anma Akımı | 250 A; 400 A; 630 A; 800 A; 1000 A; 1250 A; 1600 A; 2000 A; 2500 A; 3200 A; 4000 A; 5000 A; 6300 A |
| Uzun Süreli Açma Ayar Aralığı (Ir) | 0,4…1 x In adjustable in step of 1 A |
| Uzun Süreli Gecikme Ayar Tipi (tr) | 0,5 s adımla ayarlanabilir |
| Uzun Süreli Gecikme Ayar Aralığı (tr) | 0,5…30 s @ 6 x Ir |
| Termik Bellek | Evet |
| Nötr Koruma Ayarı | 1 x Ir (4P 4d); 0,5 x Ir (4P 3d + N/2); 1,6 x Ir (4P 3d + OSN); Korumasız (4P 3d) |
