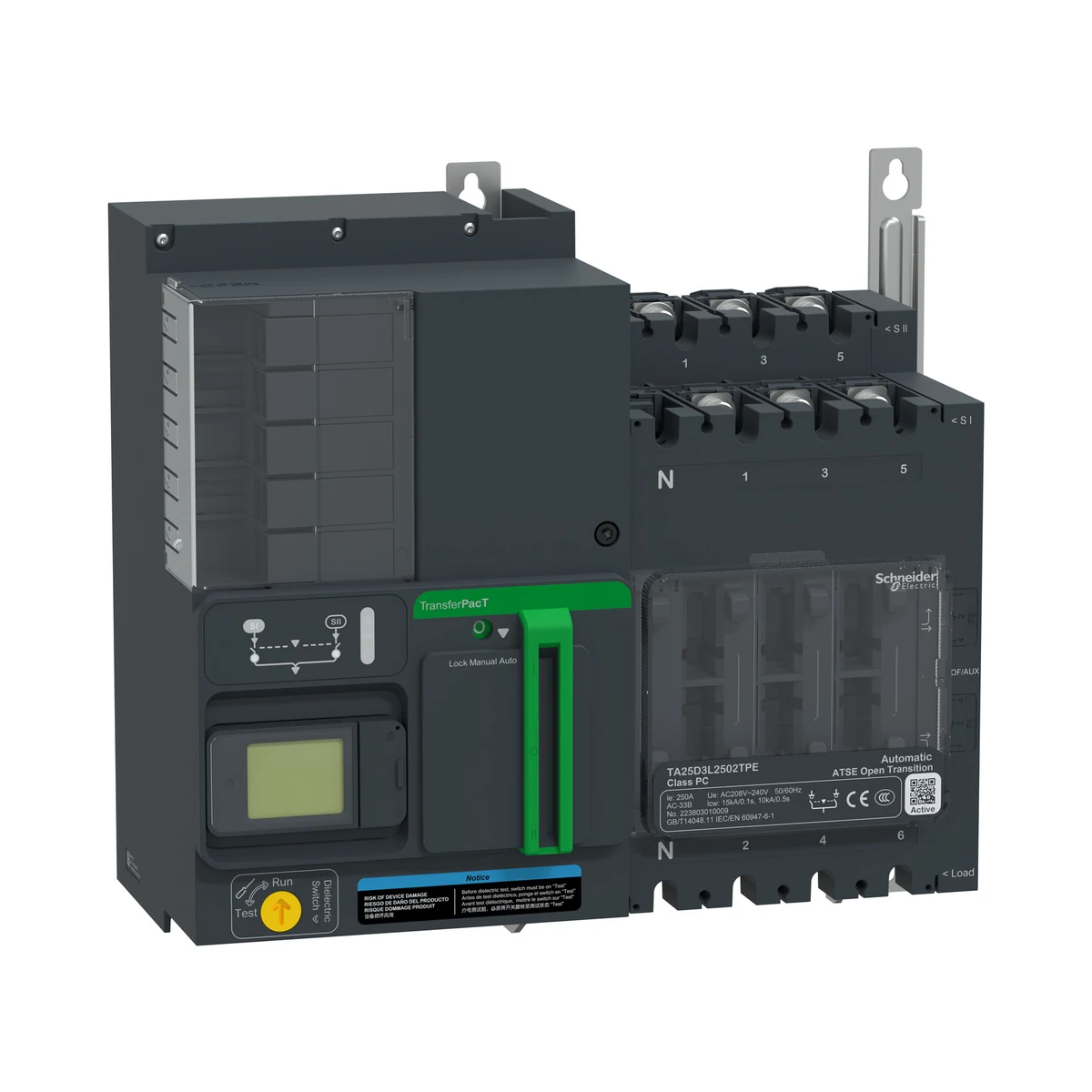

Schneider Electric TA25D3L1002TPE TA25,100A 3P LCD 230V — temsili üretici aile görseli

Schneider Electric TA25D3L1002TPE TA25,100A 3P LCD 230V

Schneider Electric TA25D3L1002TPE TA25,100A 3P LCD 230V.

SeriTransferPacT
Ürün TipiOtomatik aktarım anahtarı
Cihaz UygulamasıBesleme kaynağını değiştirme
Kutup Düzeni3P
Akım TürüAC
Şebeke Frekansı50/60 Hz
Alt BağlantıVidalı
Montaj TipiSabit
Üst BağlantıVidalı
Kontak Konumu GöstergesiEvet
Anma Kısa Devre Kapama Kapasitesi (Icm)30 kA sadece yük ayırıcı 230 V AC @ 50 Hz; 330 kA şebeke tarafı koruma devre kesicisi ile 230 V AC @ 50 Hz
Ayırma İçin UygunlukEvet
Aktarım Anahtarı SınıfıPC
Kontak Konumu Sayısı3
Sinyal Kontağı Düzeni1 NA + 2 NK; 1 NK + 2 NA; 2 NA
Kullanım KategorisiAC-33B; AC-33A
Anma Çalışma Gerilimi (Ue)230 V AC 50/60 Hz
Kontrol Tipi4 push-buton
Çalışma ModuOtomatik; Manuel
Ekran TipiLCD ekran
Montaj DesteğiPlaka
Kilitleme SeçeneğiKAPALI konumda kilit; SI / SII konumunda asma kilit
Anma Görev TipiKesintisiz
Anma Yalıtım Gerilimi (Ui)Şalter: 800 V; Kontrolör: 500 V
Anma Darbe Dayanım Gerilimi (Uimp)Şalter: 8 kV; Kontrolör: 6 kV
Anma Çalışma Akımı (Ie)100 A
Mekanik KilitlemeMekanik kilitleme ile
Mekanik Dayanıklılık10000 cycles
Bağlantı Aralığı35 mm
Yerel SinyallemeLED göstergesi (yeşil) for güç AÇIK; LED göstergesi (kırmızı) for alarm
AG Anma Kısa Süreli Dayanım Akımı (Icw)10 kA süresince 0,5 sn; 15 kA süresince 0.1 s
Yükseklik341 mm
Genişlik370 mm
Derinlik185.8 mm
Ürün Ağırlığı13.1 kg
Termik Akım (Ith)100 A @ 60 °C
StandartlarIEC60947-6-1
SertifikalarCE; CB; CCC
IP Koruma SınıfıÖn yüz: IP40 auto mode; Inside the enclosure: IP20 manual mode
Çalışma Ortam Sıcaklığı-25…70 °C
