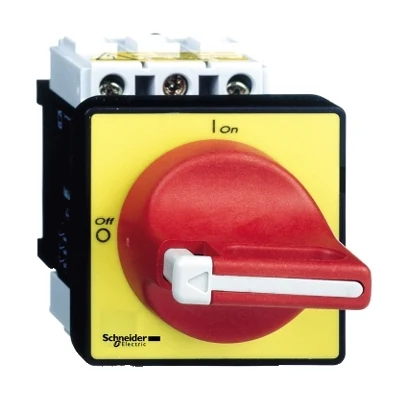

Schneider Electric VCF02 TeSys VARIO Acil Dur Yük Ayırıcı 12A
- Marka: Schneider Electric
- Stok kodu: VCF02
- MPN: VCF02
- Fiyat: 2190.63 TRY + KDV · KDV dahil 2628.76 TRY
- Stok: Stokta
- Yatay Tip Yük Ayırıcılar
- Schneider Electric Yatay Tip Yük Ayırıcılar
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Yatay Tip Yük Ayırıcılar Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
- Schneider Electric VCF02 Teknik Veri Föyü (PDF)
Schneider Electric VCF02 TeSys VARIO Acil Dur Yük Ayırıcı 12A. Bu modelin teknik özellikleri: Seri: TeSys VARIO
| Seri | TeSys VARIO |
|---|---|
| Ürün Tipi | Acil durdurma yük ayırıcısı |
| Cihaz Yapısı | Anahtar; Kol |
| Montaj Desteği | Kol: kapı; Anahtar: kapı |
| Montaj Yöntemi | 4 vidayla için kol |
| Performans Seviyesi | Yüksek performans |
| Kutup Düzeni | 3P |
| Kontak Düzeni | 3NO |
| Anma Çalışma Gerilimi (Ue) | 690 V AC 50/60 Hz |
| Anma Çalışma Akımı (Ie) | 8,1 A AC-23 Ue: 400 V |
| Termik Akım (Ith) | 12 A |
| Muhafazalı Termik Akım (Ithe) | 10 A |
| Anma Kapama Kapasitesi (Irms) | 120 A @ 400 V AC-21A; 120 A @ 400 V AC-22A; 120 A @ 400 V AC-23A |
| Anma Koşullu Kısa Devre Akımı (Inc) | 10 kA @ 400 V - ilgili sigorta 12 A AM; 10 kA @ 400 V - ilgili sigorta 12 A GG |
| Anma Kısa Devre Kapama Kapasitesi (Icm) | 1 kA @ 400 V Itepe'de |
| AG Anma Kısa Süreli Dayanım Akımı (Icw) | 300 A @ 400 V 1 s |
| Anma Darbe Dayanım Gerilimi (Uimp) | 8 kV |
| Ayırma İçin Uygunluk | Evet |
| Akım Türü | DC; AC |
| Kesintili görev sınıfı | 30 |
| Kontrol Tipi | Döner kol |
| Döner Kol Montaj Şekli | Doğrudan |
| Kol rengi | Kırmızı |
| Kol Ön Plaka Rengi | Sarı |
| Döner Kol Kilitleme | 1 ila 3 asmalı kilit 4…8 mm |
| Konum İşaretlemesi | 0–1 |
| Mekanik Dayanıklılık | 100000 cycles |
| Elektriksel Dayanıklılık | 100000 cycles AC-21; 30000 cycles DC-1; 30000 cycles DC-2; 30000 cycles DC-3; 30000 cycles DC-4; 30000 cycles DC-5 |
| Sıkma Torku | Güç devresi: 2,1 N.m - üzerinde vida kelepçesi terminalleri |
| Taban Ölçüsü | 60 x 60 mm |
| Yükseklik | 74 mm |
| Genişlik | 60 mm |
| Ürün Ağırlığı | 0.25 kg |
| Standartlar | IEC 60947-3 |
| Sertifikalar | UL; CCC; GL; CSA; UKCA |
| IP Koruma Sınıfı | IP20 (IEC 60529); IP65 |
| Titreşim ve Şok Dayanımı | Titreşimler 10…150 Hz (1 gn) (IEC 60068-2-6); Şoklar 11 ms (30 Gn) (IEC 60068-2-27) |
| Çalışma Ortam Sıcaklığı | -20…50 °C |
| Yangına dayanıklılık | 960 °C (IEC 60695-2-1) |
