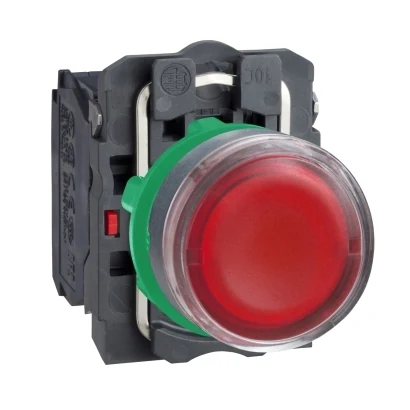

Schneider Electric XB5AW3465 ILLUMINATED PUSHBUTTON
- Marka: Schneider Electric
- Stok kodu: XB5AW3465
- MPN: XB5AW3465
- Fiyat: 1050.83 TRY + KDV · KDV dahil 1261.00 TRY
- Stok: Terminli ürün
- Seçici Kumanda Butonları
- Schneider Electric Seçici Kumanda Butonları
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Seçici Kumanda Butonları Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
- Schneider Electric XB5AW3465 Teknik Veri Föyü (PDF)
Schneider Electric XB5AW3465 ILLUMINATED PUSHBUTTON.
| Seri | Harmony XB5 |
|---|---|
| Ürün Tipi | Işıklı buton |
| Çerçeve Malzemesi | Koyu gri plastik |
| Sabitleme Bileziği Malzemesi | Plastik |
| Başlık Tipi | Standard |
| Montaj Çapı | 22.5 mm |
| Sinyalleme Başlığı Şekli | Yuvarlak |
| Mekanizma Tipi | yaylı kurma |
| Operatör profili | Kırmızı sıva altı, işaretsiz |
| Operatör Ek Bilgisi | Daz lens ile |
| Kontak Düzeni | 1NO+1NC |
| Kontak Çalışma Tipi | Yavaş kesen |
| Bağlantı Terminalleri | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu (IEC 60947-1); Vida kelepçesi terminalleri, 1 x 0,22…2 x 2,5 mm² kablo uçsuz (IEC 60947-1) |
| Işık Kaynağı | Ampul dahil değil |
| Duy Tipi | BA 9 s |
| Işık Bloğu Besleme Tipi | Doğrudan <2,4 W |
| Anma Kontrol Besleme Gerilimi (Us) | <= 250 V |
| Başlık / Lens Rengi | Kırmızı |
| Yükseklik | 42 mm |
| Genişlik | 30 mm |
| Derinlik | 54 mm |
| Terminal Numaralandırması (ISO) | (13-14)NO; (21-22)NC |
| Ürün Ağırlığı | 0.057 kg |
| Yüksek Basınçlı Yıkama Direnci | 7000000 Pa @ 55 °C, mesafe: 0,1 m |
| Kontak Kullanımı | Standart kontaklar |
| Pozitif Açılma | Var (IEC 60947-5-1 ek K) |
| Çalışma Hareketi | 1,5 mm (NK değişimi elektrik durumu); 2,6 mm (Elektrik durumu değişimi YOK); 4,3 mm (toplam hareket) |
| Çalışma Kuvveti | 3,5 N NK değişimi elektrik durumu; 3,8 N |
| Mekanik Dayanıklılık | 10000000 cycles |
| Sıkma Torku | 0,8…1,2 N.m (IEC 60947-1) |
| Kontak Malzemesi | Gümüş alaşım (Ag/Ni) |
| Kısa Devre Koruması | 10 A kartuş sigortası tip gG (IEC 60947-5-1) |
| Termik Akım (Ith) | 10 A (IEC 60947-5-1) |
| Anma Yalıtım Gerilimi (Ui) | 600 V (kirlilik derecesi 3) (IEC 60947-1) |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV (IEC 60947-1) |
| Elektriksel Güvenilirlik (IEC 60947-5-4) | Λ < 10exp(-6) @ 5 V, 1 mA temiz ortamda (IEC 60947-5-4); Λ < 10exp(-8) @ 17 V, 5 mA temiz ortamda (IEC 60947-5-4) |
| Sinyal Tipi | Sabit |
| Cihaz Sunumu | Açılı |
| Depolama Sıcaklığı | -40…70 °C |
| Çalışma Ortam Sıcaklığı | -40…55 °C |
