Unit MSO3054X 500MHz 4 Kanal + 16 Dijital Kanal 5 GSa/s Karışık Sinyal Osiloskop
- Marka: Unit
- Stok kodu: MSO3054X
- MPN: MSO3054X
- Model: 500 MHz
- Fiyat: 187294.89 TRY + KDV · KDV dahil 224753.87 TRY
- Stok: Terminli ürün
- Osiloskoplar
- Unit güncel fiyat listesi
- Seçim rehberi: Osiloskoplar Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları

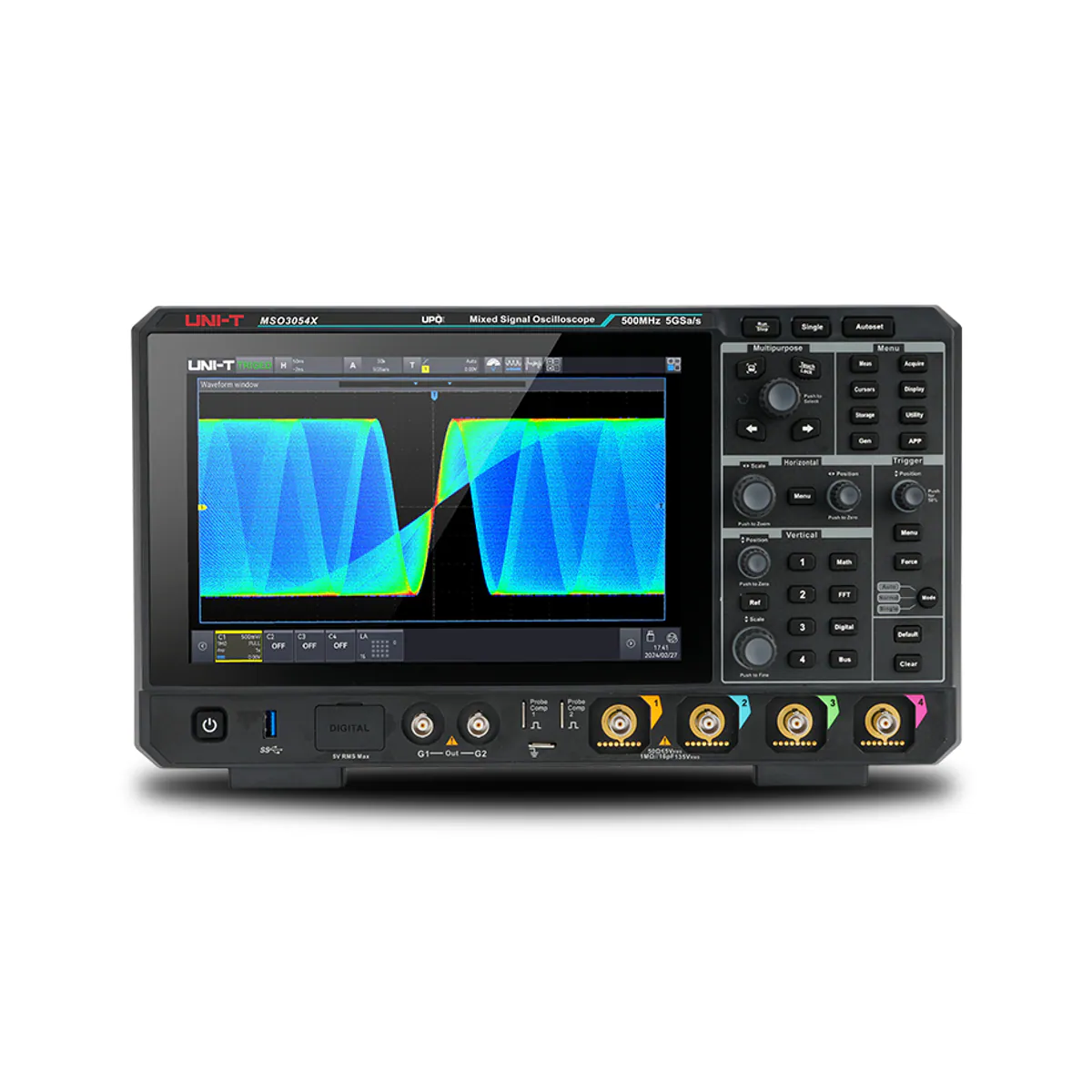

Unit MSO3054X, 500 MHz bant genişlikli, 5 GSa/s örnekleme hızlı, dört analog ve 16 dijital kanallı MSO3000X serisi karışık sinyal osiloskoptur. Teknik değerler: bant genişliği 500 MHz; 4 analog + 16 dijital kanal; yükselme süresi ≤ 0.75 ns; örnekleme hızı 5 GSa/s (iç içe geçmeli), 2.5 GSa/s (iç içe geçmesiz); bellek derinliği 500 Mpts; dikey çözünürlük 8 bit (ERES ile en fazla 12 bit); dikey ölçek 500 µV/div – 10 V/div (1 MΩ); zaman tabanı 500 ps/div – 1 ks/div; dalga yakalama hızı 800,000 wfms/s (sıralı (sequence) modda 2,000,000 wfms/s); ekran 10.1 inç 1280 × 800 kapasitif dokunmatik; güç tüketimi en fazla 120 W; boyutlar 378 × 218 × 120 mm, ağırlık 3.83 kg. 500 Mpts'e kadar bellek ve 800,000 wfms/s dalga yakalama hızıyla seyrek olayları yakalar; analog ve dijital kanalları birlikte inceler, spektrum analizörü, dijital voltmetre, frekans sayacı ve protokol analizörü olarak da çalışır. RS232/UART, I2C ve SPI standarttır; otomotiv, ses ve havacılık veri yolları opsiyoneldir. Gömülü sistem tasarımı, güç elektroniği ve ar-ge laboratuvarı ölçümlerinde kullanılır.
| Bant Genişliği | 500 MHz |
|---|---|
| Analog Kanal Sayısı | 4 |
| Örnekleme Hızı | 5 GSa/s (iç içe geçmeli), 2.5 GSa/s (iç içe geçmesiz); dijital kanallarda 1.25 GSa/s; gerçek zamanlı örnekleme |
| Bellek Derinliği | En fazla 500 Mpts (otomatik: 5 Mpts sınırlı; 25 kpts, 250 kpts, 500 kpts, 5 Mpts, 50 Mpts, 100 Mpts, maksimum seçilebilir) |
| Yükselme Süresi | ≤ 0.75 ns (hesaplanan, tipik, %10–90) |
| Dalga Yakalama Hızı | 800,000 wfms/s; sıralı (sequence) modda 2,000,000 wfms/s |
| Dikey Çözünürlük | 8 bit (ERES ile en fazla 12 bit) |
| Dikey Ölçek | 500 µV/div – 10 V/div (1 MΩ); 500 µV/div – 1 V/div (50 Ω) |
| Zaman Tabanı | 500 ps/div – 1 ks/div |
| Maksimum Giriş Gerilimi | 1 MΩ: 400 V (DC + AC tepe), 135 Vrms; 50 Ω: en fazla 5 Vrms |
| Tetikleme Tipleri | Kenar, darbe genişliği, video, eğim, runt, pencere, N. kenar, gecikme, zaman aşımı, süre, kurulum ve tutma, kod deseni; bölge (zone) tetikleme |
| Seri Veri Yolu Tetik/Çözümleme | RS232/UART, I2C, SPI (standart); CAN, CAN-FD, LIN, FlexRay, SENT, Audio, MIL-STD-1553, ARINC 429, Manchester (opsiyonel seçenek lisansı); 4 çözümleme; en fazla 18 bit paralel veri yolu |
| Ek Fonksiyonlar | Karışık sinyal: 4 analog + 16 dijital kanal (dijital kanallarda 1.25 GSa/s, en az 800 ps darbe); ERES ile 1, 1.5, 2, 2.5, 3 veya 4 bit ek çözünürlük; dokunmatik 10.1 inç ekran; 200,000 kareye kadar donanım gerçek zamanlı dalga kaydı ve oynatma; donanım hızlandırmalı şablon testi; bölge tetikleme; arama ve gezinme; 10 MHz referans girişi ve çıkışı; Wi-Fi (802.11b/g/n); SCPI; dahili web sunucu; opsiyonel iki kanallı fonksiyon/keyfi dalga jeneratörü (MSO3000X-AWG, Bode analizi dahil) ve güç analizi (MSO3000X-PWR) |
| Arayüzler | USB Host 3.0 (ön panelde 1, arka panelde 2), USB Device 3.0, LAN (VXI11, 10/100/1000 Base, RJ-45), AUX Out (Trig Out, Pass/Fail, DVM), Gen Out (ön panelde 2), 10 MHz referans girişi/çıkışı, HDMI, Wi-Fi 802.11b/g/n |
| Sertifikalar | EMC: 2014/30/EU, IEC/EN 61326-1:2021, IEC/EN 61326-2-1:2021, CISPR 11 Sınıf B grup 1; güvenlik: EN 61010-1:2010+A1:2019, EN IEC 61010-2-030:2021+A11:2021, UL 61010-1:2012 Ed.3, UL 61010-2-030:2018 Ed.2, CSA C22.2#61010-1:2012 Ed.3, CSA C22.2#61010-2-030:2018 Ed.2 |
| Güç Kaynağı | 100 – 240 V AC (±%10), 50/60 Hz; 100 – 120 V AC (±%10), 400 Hz |
| Ekran Boyutu | 10.1 inç 1280 × 800 kapasitif dokunmatik |
| Ürün Boyutları | 378 × 218 × 120 mm (G × Y × D) |
| Ağırlık | 3.83 kg |
| Standart Aksesuarlar | Güç kablosu, USB 3.0 kablo (UT-D30), BNC-BNC kablo (UT-L45), BNC-kırmızı/siyah timsah klipsli kablo (UT-L02A), 4 adet pasif prob (UT-P07A, 500 MHz) |
| Giriş Empedansı | (1 MΩ ± %2) || (16 pF ± 3 pF); 50 Ω ± %1.5 |
| Otomatik Ölçüm Sayısı | 56 parametre; aynı anda 27 parametre gösterimi; histogram ve çizgi grafik; XY ölçümü |
| Matematik ve FFT | A+B, A−B, A×B, A÷B, ileri işlemler, filtre; FFT en fazla 4 Mpts (4 kanal), şelale gösterimi |
| Frekans Sayacı | 7 haneli donanım sayacı (frekans, periyot, toplayıcı) |
| Dijital Voltmetre (DVM) | 4 haneli; DC, AC RMS, AC+DC RMS |
| Güç Tüketimi | En fazla 120 W |
| Çalışma Sıcaklığı | 0 – 40 °C (saklama: −20 – 70 °C) |
| Dijital Kanal Sayısı | 16 |
