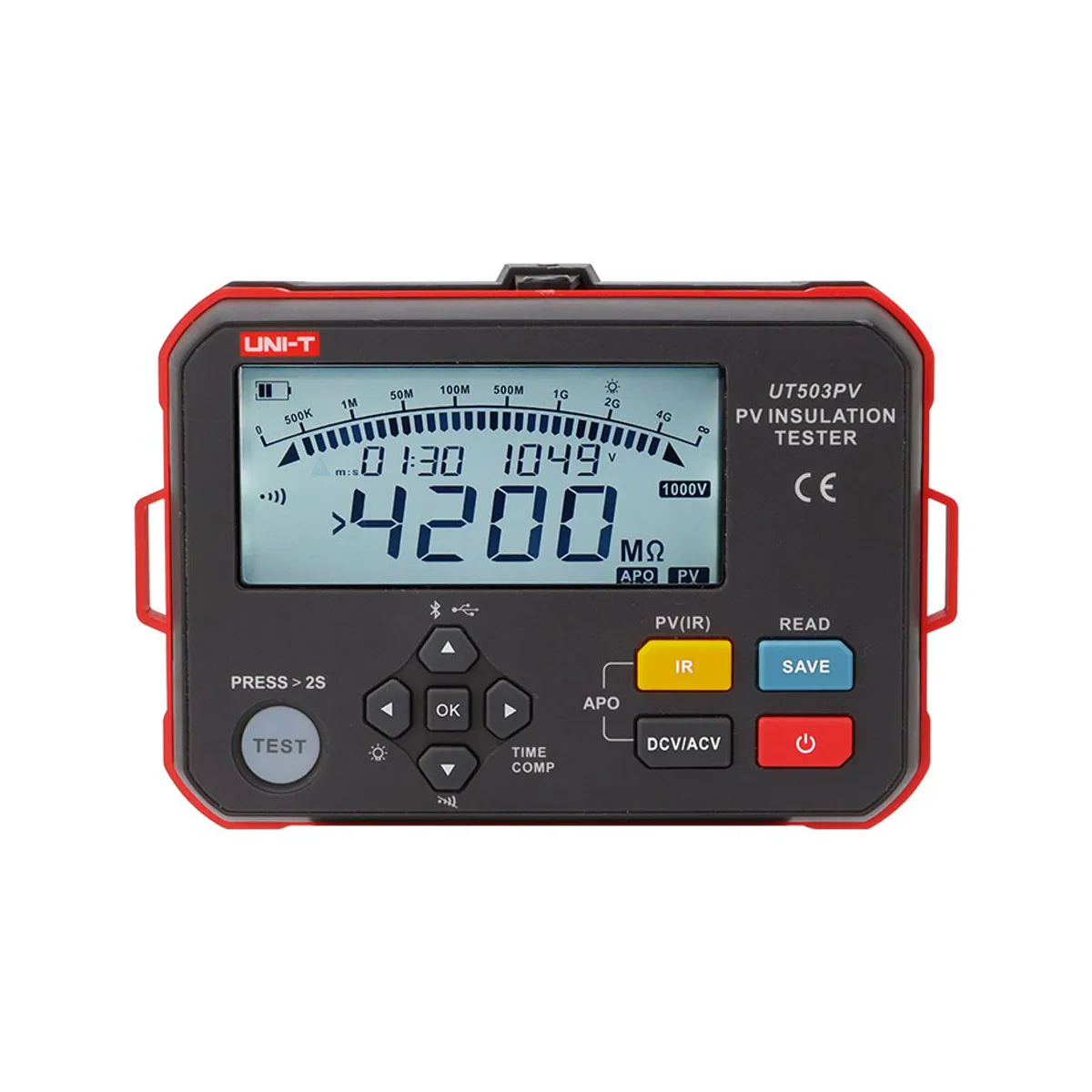

Unit UT503PV 125 V – 1000 V 4000 MΩ Fotovoltaik İzolasyon Direnci Test Cihazı
- Marka: Unit
- Stok kodu: UT503PV
- MPN: UT503PV
- Fiyat: 17450.40 TRY + KDV · KDV dahil 20940.48 TRY
- Stok: Terminli ürün
- İzolasyon Direnci Test Cihazları
- Unit güncel fiyat listesi
- Seçim rehberi: İzolasyon Direnci Test Cihazları Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
Unit UT503PV, enerjili fotovoltaik hatlarda PV izolasyon direncini, enerjisiz hatlarda ise olağan izolasyon direncini 125 V, 250 V, 500 V ve 1000 V test gerilimleriyle ölçen, 500 V ve 1000 V'ta 4000 MΩ'a ulaşan izolasyon direnci test cihazıdır. İzolasyon direnci doğruluğu ±(1.5%+5) ile ±(5%+6) arasındadır; PV izolasyon direnci 500 V ve 1000 V'ta ölçülür. DC gerilim 5 – 1000 V (±(1%+4)) ve AC gerilim 5 – 600 V (±(1%+4)) otomatik tanınarak ölçülür. Kısa devre akımı IR ölçümünde <1.5 mA, PV IR ölçümünde <1.2 mA'dir; kademeli gerilim, süre ölçümü, karşılaştırma fonksiyonu (IR), otomatik deşarj ve yüksek gerilim alarmı vardır. 1000 kayıt saklar; USB kablo ve Bluetooth uygulamasıyla veri aktarır. Fotovoltaik üretim panellerinin, batarya enerji depolama sistemlerinin ve yeni enerji araçlarının izolasyon direnci testinde kullanılır. Enerjili cihaz testinde IR ölçümü 25 V üzerindeki gerilimde yapılmaz; PV IR ölçümünde cihaz gerilimi DC 1000 V'u aşmamalıdır. IP54 (kapak kapalıyken), CAT II 1000 V / CAT III 600 V sınıfındadır; 6 × LR6 AA pille çalışır, ağırlığı yaklaşık 0.5 kg'dır. Test kabloları ve muz fişten MC4 fişe test kablosuyla verilir.
| Test Gerilimleri | 125 V / 250 V / 500 V / 1000 V |
|---|---|
| İzolasyon Direnci Ölçümü | 125 V: <1.51 MΩ yalnız referans, 1.51 MΩ – 100.0 MΩ ±(1.5%+5), 100.1 MΩ – 1000 MΩ ±(5%+6); 250 V: <1.51 MΩ yalnız referans, 1.51 MΩ – 200.0 MΩ ±(1.5%+5), 200.1 MΩ – 2000 MΩ ±(5%+6); 500 V ve 1000 V: <1.51 MΩ yalnız referans, 1.51 MΩ – 1000 MΩ ±(1.5%+5), 1001 MΩ – 4000 MΩ ±(5%+6) |
| Kısa Devre Akımı | IR ölçümü <1.5 mA; PV IR ölçümü <1.2 mA |
| DC Gerilim Ölçümü | 5 – 1000 V dc · ±(1%+4) |
| AC Gerilim Ölçümü | 5 – 600 V ac · ±(1%+4) |
| Hafıza | 1000 kayıt |
| Ek Fonksiyonlar | Sürekli ölçüm (IR, varsayılan), karşılaştırma fonksiyonu (IR), süre ölçümü, kademeli gerilim, otomatik deşarj, yüksek gerilim alarmı, otomatik ve manuel arka ışık (30 s sonra otomatik kapanma), enerjili cihaz testi (IR: 25 V üzerinde yapılmaz; PV IR: cihaz gerilimi DC 1000 V'u aşmamalı) |
| Güvenlik Kategorisi | CAT II 1000 V, CAT III 600 V |
| Sertifikalar | CE |
| Güç Kaynağı | 6 × LR6 AA alkalin pil |
| Ürün Boyutları | 161 mm × 117.3 mm × 63 mm |
| Ağırlık | yaklaşık 0.5 kg (pil dahil) |
| Standart Aksesuarlar | Kullanım kılavuzu, test kablosu 2 adet (1 siyah, 1 uzaktan kumandalı), lantern fişi 1 adet, kırmızı/siyah timsah klips 1 çift, muz fişten MC4 fişe test kablosu 1 çift, Type-C kablo, askı, 6 × LR6 AA alkalin pil; şarj standı isteğe bağlı (UT-W13) |
| PV İzolasyon Direnci Ölçümü | 500 V ve 1000 V: <1.51 MΩ yalnız referans, 1.51 MΩ – 1000 MΩ ±(1.5%+5), 1001 MΩ – 4000 MΩ ±(5%+6) |
| Bağlantı Arayüzleri | USB kablo ve Bluetooth uygulama |
| IP Koruma Sınıfı | IP54 (kapak kapalıyken) |
