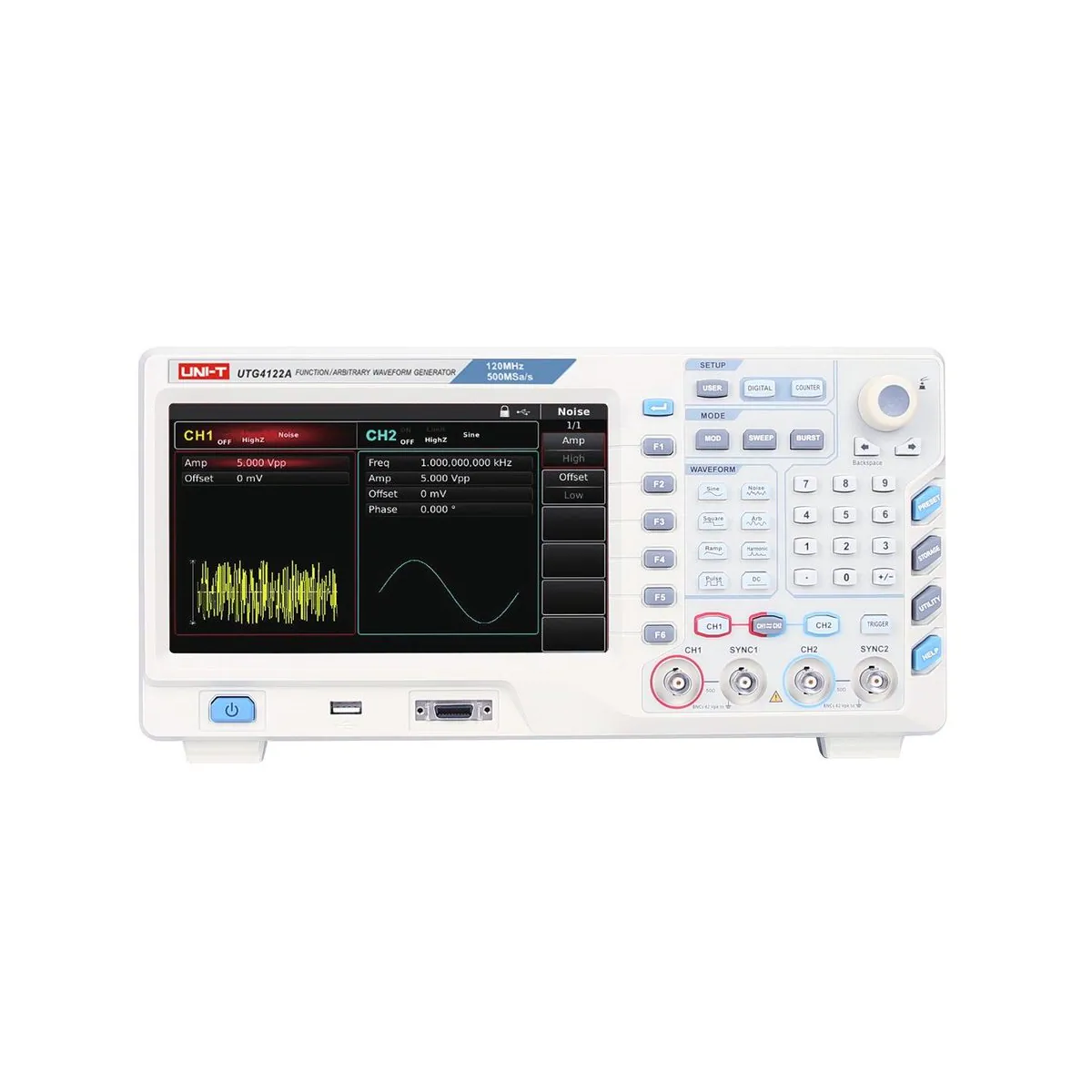

Unit UTG4122A 120MHz 2 Kanal 500MSa/s 16 Bit Fonksiyon ve Keyfi Dalga Jeneratörü
- Marka: Unit
- Stok kodu: UTG4122A
- MPN: UTG4122A
- Fiyat: 61670.27 TRY + KDV · KDV dahil 74004.32 TRY
- Stok: Terminli ürün
- Fonksiyon ve Sinyal Jeneratörleri
- Unit güncel fiyat listesi
- Seçim rehberi: Elektronik Ölçü Aletleri Seçim Rehberi
Unit UTG4122A, 120 MHz'e kadar sinüs, 40 MHz'e kadar kare ve darbe üreten, 500 MSa/s örnekleme hızlı ve iki kanallı UTG4000A serisi fonksiyon ve keyfi dalga jeneratörüdür. Teknik değerler: iki kanal; sinüs 1 µHz – 120 MHz, kare ve darbe 1 µHz – 40 MHz, rampa 1 µHz – 3 MHz, harmonik 1 µHz – 60 MHz; örnekleme hızı 500 MSa/s; dikey çözünürlük 16 bit; keyfi dalga bellek derinliği 8 pts – 32 Mpts; kenar süresi < 6 ns (tipik, 1 Vpp); frekans sayacı 100 mHz – 800 MHz; ekran 8 inç TFT LCD (800 × 480); boyutlar 336 × 164 × 108 mm, ağırlık 3.5 kg. DDS teknolojisiyle kararlı, düşük bozulmalı sinyaller üretir; 12 modülasyon türü, doğrusal ve logaritmik frekans tarama, özelleştirilebilir harmonik üretimi, gürültü modları ve 100 mHz – 800 MHz frekans sayacı sunar. Kanallar bağımsız veya kanal eşlemeli çalışır. Devre geliştirme, test ve eğitim laboratuvarlarında sinyal kaynağı olarak kullanılır.
| Kanal Sayısı | 2 (bağımsız veya kanal eşlemeli çıkış) |
|---|---|
| Maksimum Frekans | 120 MHz (sinüs) |
| Örnekleme Hızı | 500 MSa/s |
| Dikey Çözünürlük | 16 bit |
| Dalga Formları | Sinüs, kare, rampa, harmonik, darbe, gürültü, DC gerilim, keyfi dalga |
| Çalışma Modları | Sürekli, modülasyon, tarama (sweep), burst (darbe katarı) |
| Modülasyon Tipleri | AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM |
| Sinüs Frekans Aralığı | 1 µHz – 120 MHz |
| Kare/Darbe Frekans Aralığı | 1 µHz – 40 MHz |
| Rampa Frekans Aralığı | 1 µHz – 3 MHz |
| Harmonik Frekans Aralığı | 1 µHz – 60 MHz |
| Gürültü Bant Genişliği | 120 MHz (−3 dB) |
| Frekans Çözünürlüğü | 1 µHz |
| Keyfi Dalga | 1 µHz – 30 MHz; 8 pts – 32 Mpts bellek derinliği; 16 bit; 7 GB kalıcı keyfi dalga hafızası |
| Yükselme/Düşme Süresi | < 6 ns (tipik, 1 Vpp) |
| Frekans Sayacı | 100 mHz – 800 MHz frekans sayacı |
| Arayüzler | USB Host, USB Device, LAN, 10 MHz girişi, 10 MHz çıkışı, frekans sayacı girişi, FSK tetik, modülasyon girişi |
| Sertifikalar | CE, UKCA, cTUVus |
| Besleme Gerilimi | 100 – 240 V AC, 50/60 Hz |
| Ekran Boyutu | 8 inç TFT LCD, WVGA 800 × 480 |
| Ürün Boyutları | 336 × 164 × 108 mm (G × Y × D) |
| Ağırlık | 3.5 kg |
| Standart Aksesuarlar | Güç kablosu, USB arayüz kablosu (UT-D14), 1 çift BNC kablo (1 m) |
