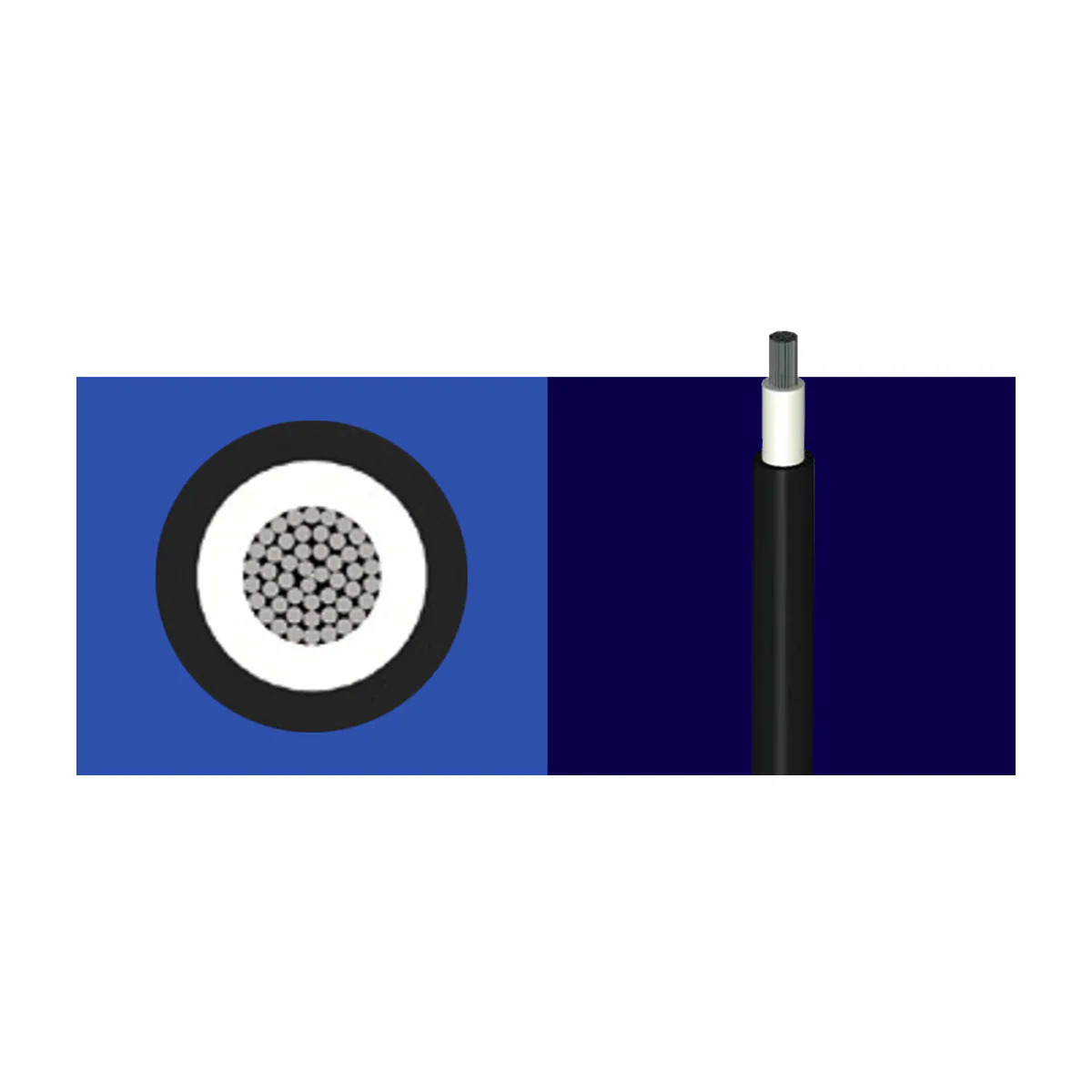

Hes Solar 1x70 mm2 H1Z2Z2-K Solar Cable
- Brand: HES Kablo
- SKU: HESWB0632
- Price: 74328.00 TRY + VAT · incl. VAT 89193.60 TRY
- Availability: In stock
- Solar Cables
- Selection guide: Solar Cables Selection Guide: Technical Criteria & Application Standards
- Calculate cable current-carrying capacity
- Calculate voltage drop
Hes Solar 1x70 mm2 H1Z2Z2-K Solar Cable is a product of the HES Kablo brand in the H1Z2Z2-K solar cable product family. Key technical features: 0.6/1 kV LSFOH construction; Single-core and flexible; EN 50618; Photovoltaic panel and inverter connections; UV and low-temperature resistance; Core cross-section: 1x70 mm2.
| Conductor | Bükülgen ince çok telli kalaylı bakır iletken / Class 5 (EN 60228, IEC 60228, DIN VDE 0295) |
|---|---|
| Insulation Material | Halojensiz çapraz bağlı izole malzemesi (EN 50618, TS EN 50618) |
| Outer Sheath Material | Halojensiz çapraz bağlı kılıf malzemesi (EN 50618, TS EN 50618) |
| Operating Temperature | -40 °C … +90 °C (çalışma esnasında ortam sıcaklığı) |
| Conductor Operating Temperature | 90 °C; 20.000 saate kadar maksimum 120 °C'ye kadar izin verilir |
| Storage Temperature | Max. +40 °C |
| Transport and Laying Temperature | Min. -25 °C |
| Minimum Bending Radius | (20 ± 10) °C'ta: D<12: 3 x D; D>12: 4 x D (D: kablo çapı) |
| Rated Voltage | DC: 1,5 kV; AC: 1,0/1,0 kV |
| Operating Voltage | İzin verilen maks. işletme gerilimi: AC 1,2/1,2 kV; DC 1,8 kV |
| Standards | EN 50618, TS EN 50618 |
| Flame Retardance / Fire Performance | Düşey alev yayılma: EN 60332-1-2, IEC 60332-1-2, DIN EN 60332-1-2 (VDE 0482-332-1-2); Duman yoğunluğu (ışık geçirgenliği): EN 61034-2, IEC 61034-2, DIN EN 61034-2, VDE 0482-1034-2; Yanma sırasında açığa çıkan gazların testi: EN 50525-1, EN 60754-2, EN 50267-2-1 |
| Environmental Resistance | Kılıfın UV dayanımı: EN 50289-4-17, VDE 0819-289-4-17; Ozon dayanımı: EN 60811-403, VDE 0473-811-403; Kılıfın asit ve alkali çözeltilerine karşı dayanıklılığı: EN 60811-404, VDE 0473-811-404; Dinamik penetrasyon testi: TS EN 50618; Suya dayanım sınıfı: AD8 (su altında kullanıma uygun), IEC 60529:1989+A1:1999+A2:2013 |
| Conductor Resistance (20 °C) | 0,277 Ω/km |
| Outer Diameter | 16,9 mm (yaklaşık) |
| Current Carrying Capacity | Havadaki akım (60 °C): 347 A; Yüzeydeki akım (60 °C): 330 A |
| Short-circuit Current | 10,0 kA (1 sn / 250 °C) |
