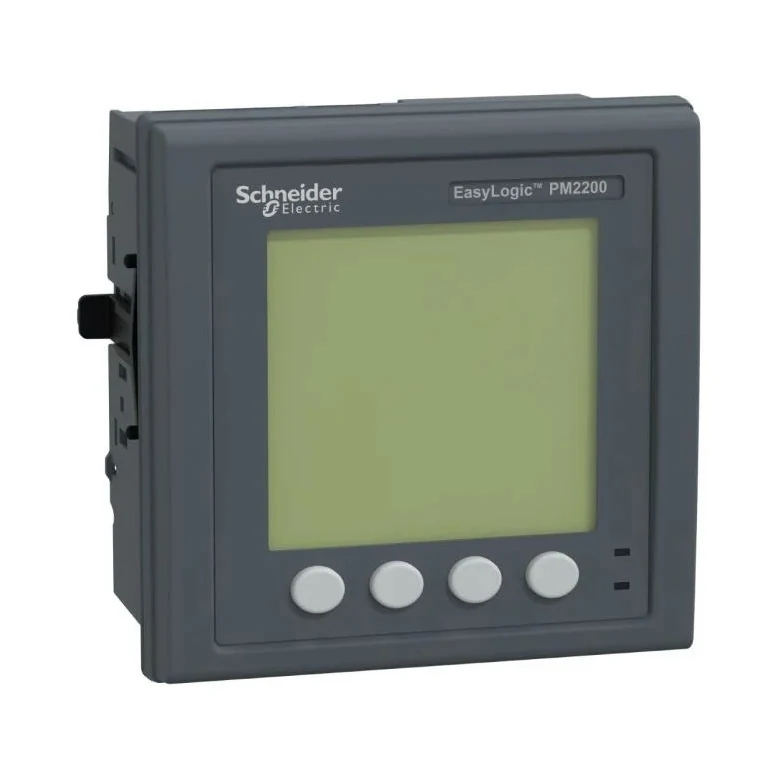

Schneider Electric METSEPM2220 PM2220 Energy Analyzer, LCD RS485 Min/Max RTC 15. Harmonics
- Brand: Schneider Electric
- SKU: METSEPM2220
- MPN: METSEPM2220
- Price: 14289.12 TRY + VAT · incl. VAT 17146.94 TRY
- Availability: In stock
- Panel-Mount Power Network Analyzers
- Schneider Electric Panel-Mount Power Network Analyzers
- Selection guide: Panel-Mount Power Network Analyzers Selection Guide: Technical Criteria and Engineering Practice
- Schneider Electric METSEPM2220 Teknik Veri Föyü (PDF)
Schneider Electric METSEPM2220 PM2220 Energy Analyzer, LCD RS485 Min/Max RTC 15. Harmonics. Technical specifications of this model: Communication Protocol: RS485 Manufacturer Product Group: Energy Analyzers
| Communication Protocol | RS485 |
|---|---|
| Manufacturer Product Group | Enerji Analizörleri |
| Series | EasyLogic |
| Product Type | Güç ölçer |
| Device Application | Güç izleme; Alt faturalandırma |
| Accuracy Class | Class 1 aktif enerji (IEC 62053-21); Class 1 reaktif enerji (IEC 62053-24); Class 5 harmonik bozulma (I THD ve U THD) |
| Measurement Accuracy | Görünen güç +/- 1 %; Aktif enerji +/- 1 %; Reaktif enerji +/- 1 %; Etkin güç +/- 1 %; Gerilim +/- %0,5; Güç faktörü +/- 0.01; Akım +/- %0,5; Frekans +/- %0,05 |
| Measuring Current | 5–6000 mA |
| Measurement Voltage | 35…480 V AC 50/60 Hz fazlar arasında; 20…277 V AC 50/60 Hz faz ve nötr arasında; 480…999000 V AC 50/60 Hz harici VT ile |
| Frequency Range | 45–65 Hz |
| Rated Control Supply Voltage (Us) | 44…277 V AC 45…65 Hz +/- 10 %; 44…277 V DC +/- 10 % |
| Mains Frequency | 50 Hz; 60 Hz |
| Local Signalling | 100 ms 120 V AC tipik; 400 ms 230 V AC tipik; 50 ms 125 V DC tipik |
| Rated Current (Ir) | 1 A; 5 A |
| Power Consumption (VA) | 6 VA @ 277 V AC |
| Power Consumption (W) | 3,3 W (güç hatları (AC)); 2 W @ 277 V (güç hatları (DC)) |
| Setting Tamper Protection | Erişim kodu ile korunur |
| Display Type | Arkadan aydınlatmalı LCD |
| Display Resolution | 128 x 128 piksel |
| Control Type | 4 x düğme |
| Number of Inputs | 0 |
| Number of Outputs | 0 |
| Communication Port Support | Vidalı terminal bloğu: RS485 |
| Data Logging | Saat damgası; 8 parametre için min/maks |
| Available Functions | Gerçek zamanlı saat |
| Sampling Rate | Döngü başına 64 örnek |
| Cybersecurity | İletişim bağlantı noktalarını etkinleştirme/devre dışı bırakma |
| Communication Services | Uzaktan izleme |
| Certifications | CE (IEC 61010-1); CULus (UL 61010-1); CULus (CSA C22.2 No 61010-1); RCM; EAC; C-Tick |
| Mounting Type | Takılabilir |
| Mounting Position | Dikey |
| Mounting Support | Gövde |
| Measurement Category | Kategori III 480 V; Category II 480…600 V |
| Insulation Class | Çift yalıtım; Sınıf II |
| Flame Retardancy Class | V-0 (UL 94) |
| Connection Terminals | Current transformer: vidalı bağlantı (alt) 6; Gerilim girişleri: vidalı bağlantı (üst) 4 |
| Material | Polikarbonat |
| Width | 96 mm |
| Depth | Toplam : 76,09 mm; Yerleşik : 61,64 mm |
| Height | 96 mm |
