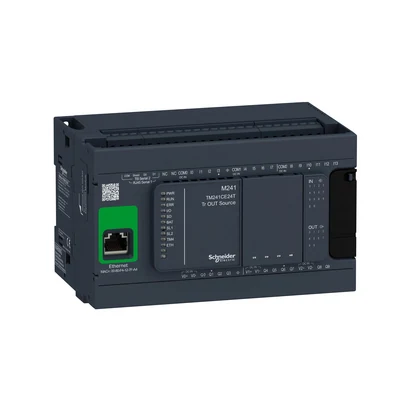

Schneider Electric TM241CE24T M241 PLC, 14DI, 10 DO Transistor, Ethernet
- Brand: Schneider Electric
- SKU: TM241CE24T
- MPN: TM241CE24T
- Price: 54543.31 TRY + VAT · incl. VAT 65451.97 TRY
- Availability: Made to order
- PLC CPUs
- Schneider Electric PLC CPUs
- Selection guide: PLC CPUs Selection Guide: Technical Criteria and Engineering Practice
- Schneider Electric TM241CE24T Teknik Veri Föyü (PDF)
Schneider Electric TM241CE24T M241 PLC, 14DI, 10 DO Transistor, Ethernet. Technical specifications of this model: Number of Digital Inputs: 14 Number of Digital Outputs: 10
| Number of Digital Outputs | 10 |
|---|---|
| Number of Digital Inputs | 14 |
| Series | Modicon M241 |
| Product Type | Lojik kontrolör |
| Rated Control Supply Voltage (Us) | 24 V DC |
| Digital Output Type | Transistör |
| Supply Voltage Limits | 20.4–28.8 V |
| Power Consumption (W) | 32,6…40,4 W (G/Ç genişleme modülünün maks sayısı ile) |
| Digital Input Logic | Blok veya kaynak |
| Digital Input Voltage | 24 V |
| Maximum Output Frequency | 20 kHz için hızlı çıkış (PWM modu); 100 kHz için hızlı çıkış (PLS modu); 1 kHz için çıkış |
| Accuracy | +/- % 0,1 @ 0,02…0,1 kHz için hızlı çıkış; +/- 1 % @ 0,1…1 kHz için hızlı çıkış |
| Maximum Leakage Current | 5 µA için çıkış |
| Protection Type | Kısa devre koruması; Otomatik sıfırlamalı kısa devre ve aşırı load koruması; Ters polarite koruması için hızlı çıkış |
| Memory Capacity | 64 MB için sistem belleği RAM |
| Control Signal Type | A/B @ 100 kHz için hızlı giriş (HSC modu); Darbe/yön @ 200 kHz için hızlı giriş (HSC modu); Monofaze @ 200 kHz için hızlı giriş (HSC modu) |
| Supply | (seri 1)seri bağlantı besleme: 5 V, <200 mA |
| Communication Protocol | Yalıtımsız seri bağlantı: Modbus protokol master/slave |
| Ethernet Port | 10BASE-T/100BASE-TX - 1 port(lar) bakır kablo |
| Maximum Cable Distance Between Devices | Ekransız kablo: <50 m için giriş; Ekranlı kablo: <10 m için hızlı giriş; Ekransız kablo: <50 m için çıkış; Ekranlı kablo: <3 m için hızlı çıkış |
| Conformity Markings | CE |
| Web Services | Web sunucusu |
| Mounting Support | Silindir şapka tipi TH35-15 ray (IEC 60715); Silindir şapka tipi TH35-7.5 ray (IEC 60715); sabitleme kitli plaka veya panel |
| Height | 90 mm |
| Depth | 95 mm |
| Width | 150 mm |
| Product Weight | 0.53 kg |
| Standards | ANSI/ISA 12-12-01; CSA C22.2 No 142; CSA C22.2 No 213; IEC 61131-2:2007; Denizcilik teknik özellikleri (LR, ABS, DNV, GL); UL 508 |
| Certifications | RCM; cULus; CE; UKCA; DNV-GL; ABS; LR |
| Electrostatic Discharge Immunity | 8 kV havada (IEC 61000-4-2); 4 kV kontakta (IEC 61000-4-2) |
| Radiated Electromagnetic Field Immunity | 10 V/m 80 MHz...1 GHz (IEC 61000-4-3); 3 V/m 1,4 GHz...2 GHz (IEC 61000-4-3); 1 V/m 2 GHz...3 GHz (IEC 61000-4-3) |
| Micro-Interruption Immunity | 10 ms |
| Operating Ambient Temperature | -10…50 °C (dikey kurulum); -10…55 °C (yatay kurulum) |
| Storage Temperature | -25…70 °C |
| Relative Humidity | 10…95 %, yoğuşmasız (çalışma sırasında); 10…95 %, yoğuşmasız (Storage sırasında) |
| IP Rating | IP20 koruyucu kapak yerindeyken |
| Pollution Degree | 2 |
| Operating Altitude | 0–2000 m |
| Shock Resistance | 15 gn için 11 ms |
