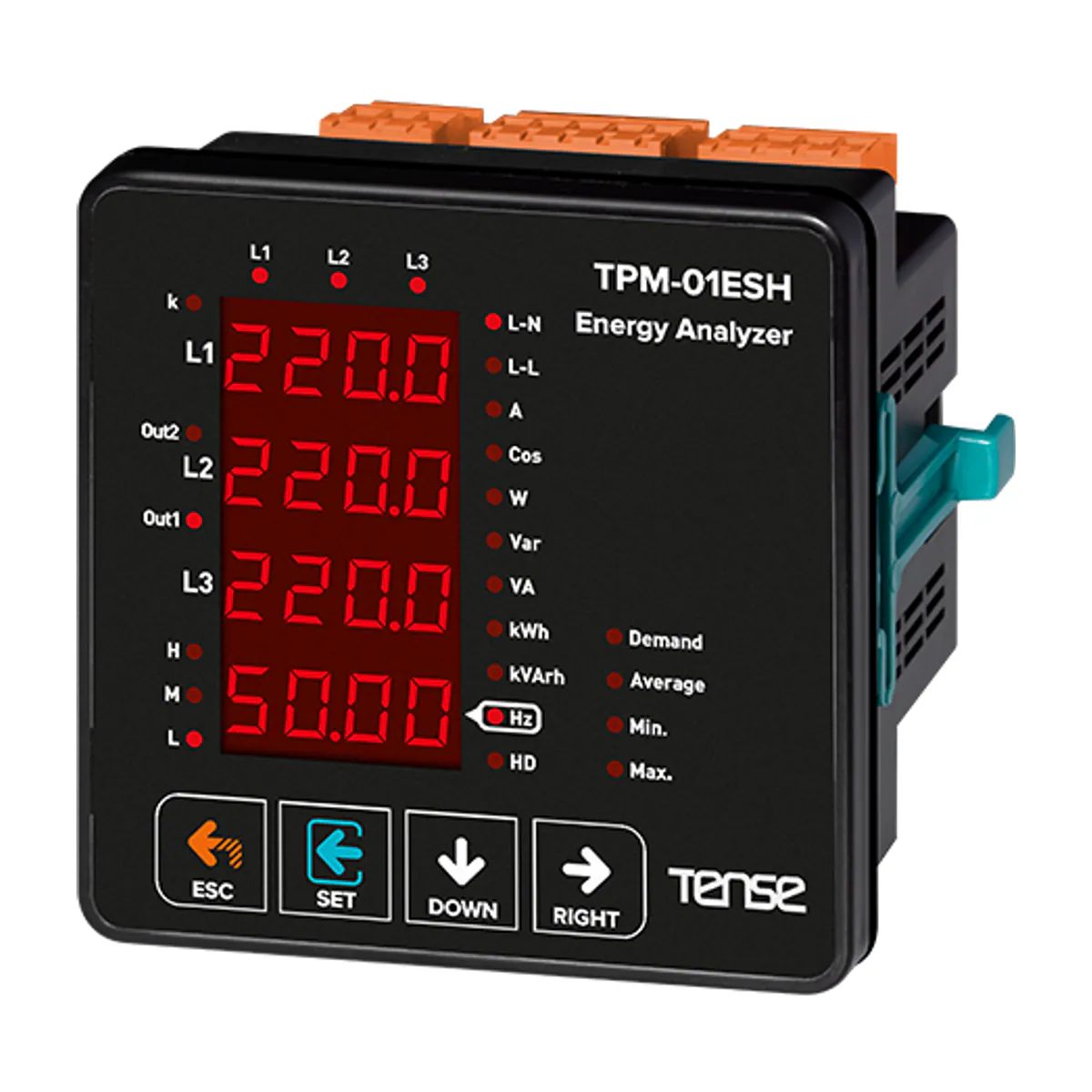

Tense TPM-01 ESH Energy Analyzer, up to harmonic 31
- Brand: Tense
- SKU: TPM-01 ESH
- MPN: TPM-01 ESH
- Price: 2984.50 TRY + VAT · incl. VAT 3581.40 TRY
- Availability: In stock
- Panel-Mount Power Network Analyzers
- Selection guide: Panel-Mount Power Network Analyzers Selection Guide: Technical Criteria and Engineering Practice
Tense TPM-01 ESH, energy analyzer. Mounting Type: 96 × 96 mm panel type; Communication: RS-485; Harmonic Measurement: up to harmonic 31; Display: 7 segment LED; Number of Digital Inputs: 1. Energy analyzers are designed for measuring and monitoring electrical values. Thanks to the communication feature, energy measurements can be tracked and reported regardless of location. Energy analyzers make it possible to perform analyses such as energy quality, efficiency and unit cost calculation. Key Features: 4×4-Digit LED Display for Easy Installation and Use; 3-Phase Voltage, 3-Phase Current Transformer Inputs; Easy-to-Use Menu; Displays Current and Voltage Harmonics Up to Harmonic 31; Remote Communication via RS485 (RS485 ModBus RTU); Displays Active Powers (P) of Each Phase; Displays Reactive Powers (Q, Inductive and Capacitive) of Each Phase; Displays Apparent Powers (S) of Each Phase; Displays Cosφ and Power Factor Value of Each Phase; Displays Voltage (V) and Current (I) Values of Each Phase; Displays Total Import and Export Active Energies (ΣkWh); Displays Total Inductive and Capacitive Reactive Energies (ΣkVArh); Displays Minimum and Maximum Values; Displays Demands; Energy Values and Records Can Be Reset; Password-Protected Menu; 2 Relay Outputs, 1 Digital Inputs; Event Logs (High/Low Voltage/Current, Voltage/Current Imbalance, THD-V).
| Mounting Type | 96 × 96 mm pano tipi |
|---|---|
| Display | 7 segment LED |
| Communication | RS-485 |
| Measured Parameters | 3 × gerilim (faz-nötr), 3 × gerilim (faz-faz), 3 × akım, 3 × frekans, 3 × cos φ, Güç faktörü (PF1, PF2, PF3), Aktif güç (P1, P2, P3, PΣ), Reaktif güç (Q1, Q2, Q3, QΣ), Görünür güç (S1, S2, S3, SΣ), Demand değerleri, Maksimum değerler, Minimum değerler, Ortalama değerler, Akım-gerilim düzensizliği, THD-I, THD-V, 2.–31. harmonik (V-I) |
| Harmonic Measurement | 31. harmoniğe kadar |
| Number of Digital Inputs | 1 |
| Number of Relay Outputs | 2 |
| Inputs and Outputs | 1 dijital giriş, Röle 2 çıkışı |
| Key Features | 4×4 Hane LED Ekran ile Kolay Kurulum ve Kullanım; 3 Faz Gerilim, 3 Faz Akım Trafolu; Kullanımı Kolay Menü; 31. Harmoniğe Kadar Akım ve Gerilim Harmoniğini Gösterir; RS485 ile Uzaktan Haberleşme (RS485 ModBus RTU); Her Faza ait Aktif Güçleri (P) Gösterir; Her Faza ait Reaktif Güçleri (Q, Endüktif ve Kapasitif) Gösterir; Her Faza ait Görünür Güçleri (S) Gösterir; Her Faza ait Cosφ ve Güç Faktörü Değerini Gösterir; Her faza ait Gerilim (V) ve Akım (I) Değerlerini Gösterir; Toplam Import ve Export Aktif Enerjileri (ΣkWh) Gösterir; Toplam Endüktif ve Kapasitif Reaktif Enerjileri (ΣkVArh) Gösterir; Minimum ve Maksimum Değerleri Gösterir; Demantları Gösterir; Enerji Değerleri ve Kayıtlar Sıfırlanabilir; Şifreli Korumalı Menü; 2 Adet Röle Çıkışı, 1 Adet Dijital Input; Olay Kayıtları (Yüksek/Düşük Gerilim/Akım, Gerilim/Akım Düzensizliği, THD-V) |
