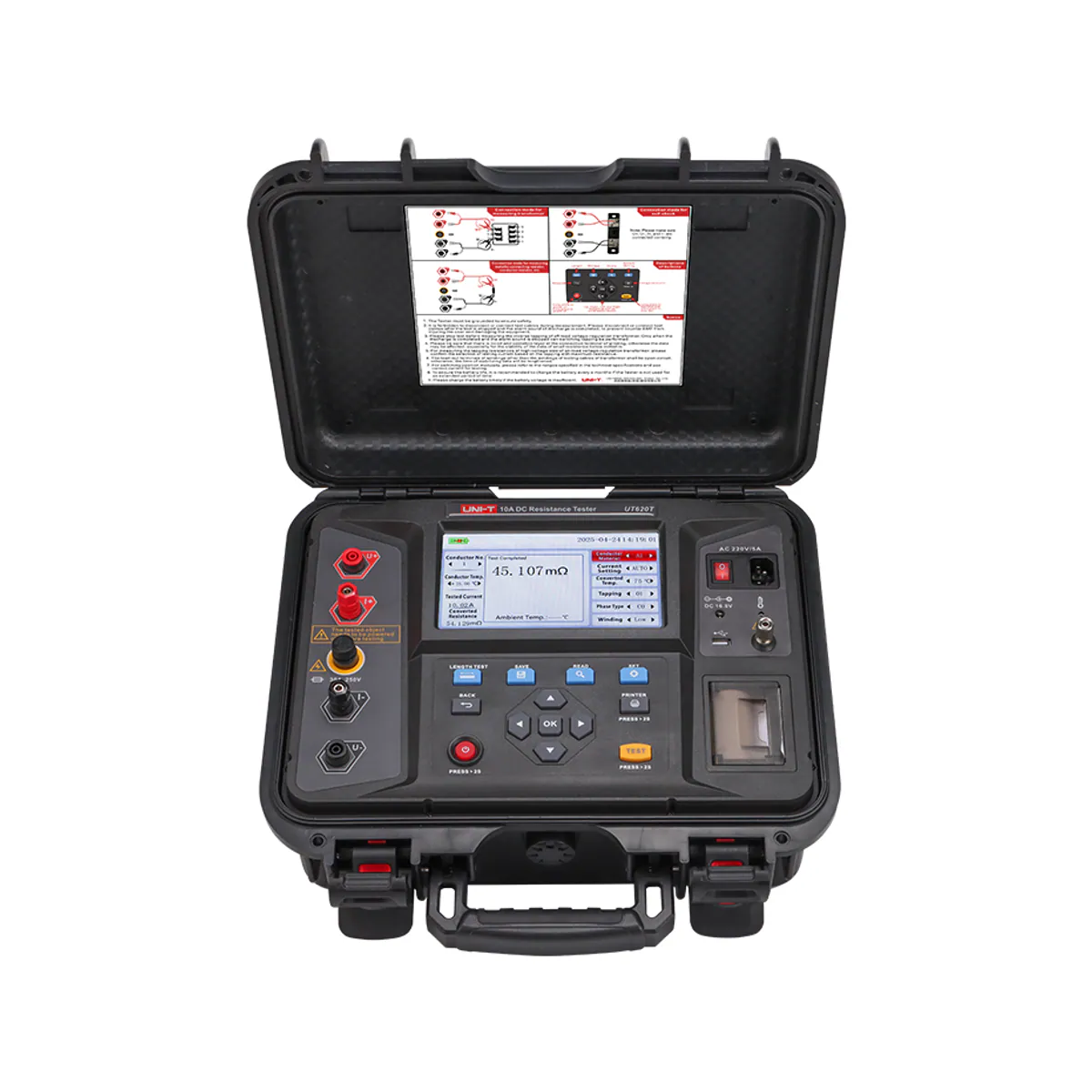

Unit UT620T 10A Four-Wire Transformer DC Resistance Tester

Unit UT620T 10A Four-Wire Transformer DC Resistance Tester

Unit UT620T is a DC resistance tester by UNI-T, also known as a transformer DC resistance tester or DC resistance fast tester, that uses the four-wire measurement method. The test sources are a 12 V/<5 mA constant voltage and constant currents of 40 mA, 200 mA, 400 mA, 1 A, 5 A and 10 A; in total 20 adjustable steps are available, in 1 A steps from 1 to 10 A and in 40 mA steps from 40 to 400 mA. The measuring range is 100.0 µΩ to 1.0000 MΩ, with an accuracy of ±0.1% rdg ±0.1% fs at constant current and ±2% rdg ±0.5% fs at constant voltage. It provides temperature conversion for copper/aluminium conductors, a cable length display, reverse EMF, discharge and overheat protection, an audible discharge alarm, a built-in printer, a USB connection, 9999 sets of data storage and a 7-inch colour LCD. It runs on a 14.8 V 5000 mAh lithium battery or on AC 180–240 V / 50 Hz mains, and can measure the winding resistance of transformers below 1000 kVA. The tester is used for DC resistance measurement in telecommunications, power systems, meteorology, data centres, oil fields, distribution lines, transmission towers, gas stations, factory grounding networks and lightning rods.

BacklightAyarlanabilir (5 parlaklık seviyesi)
Gram7.1 kg (aksesuarsız)
Resistance Measurement100.0 µΩ – 1.0000 MΩ (AUTO)
Low Battery IndicationVar (pilde 2 seviye kaldığında 2 A üzeri, 1 seviye kaldığında 400 mA üzeri kademe seçilemez)
Power SourceŞarj edilebilir lityum pil 14.8 V 5000 mAh veya AC 180–240 V / 50 Hz (şebeke bağlandığında pil simgesi AC fiş simgesine döner)
Memory9999 set (otomatik, döngüsel ve manuel kayıt; kapatınca veri kaybolmaz)
Cable Length Measurement0.0001 m – 999.99 km · çözünürlük 0.0001 m · ±0.5%
Auto Power OffVar (pille çalışırken yaklaşık 10 min işlem yapılmazsa)
Standard AccessoriesTest cihazı, hızlı kılavuz, genel dosya indirme kılavuzu, özel test kabloları (kırmızı/siyah çift, siyah topraklama teli; toplam 3 adet), standart direnç, özel lityum pil şarj cihazı (LY036SPS-168200W2), güç kablosu (üç pimli ve iki pimli düz fiş), sıcaklık ve ortam ölçüm kablosu (NTC'li), USB kablosu, taşıma çantası, sigorta (2 adet 30 A/250 V, 2 adet 5 A/250 V), 2 rulo termal kağıt
Product Dimensions386 mm × 318 mm × 159 mm (yaklaşık)
Measuring CurrentSabit gerilim 12 V/<5 mA; sabit akım 40 mA, 200 mA, 400 mA, 1 A, 5 A, 10 A (1–10 A arası 1 A adımlı, 40–400 mA arası 40 mA adımlı; toplam 20 ayarlanabilir kademe)
Constant Current RangesŞebeke / pil direnç aralığı, çözünürlük: 10 A: 100.0 µΩ–1.5000 Ω / 100.0 µΩ–200.00 mΩ, 0.1 µΩ; 9 A: 300.0 µΩ–1.6000 Ω / 300.0 µΩ–320.00 mΩ, 0.1 µΩ; 8 A: 600.0 µΩ–1.8000 Ω / 600.0 µΩ–440.00 mΩ, 0.1 µΩ; 7 A: 900.0 µΩ–2.0000 Ω / 900.0 µΩ–560.00 mΩ, 0.1 µΩ; 6 A: 1.2000 mΩ–3.0000 Ω / 1.2000 mΩ–680.00 mΩ, 0.0001 mΩ; 5 A: 1.5000 mΩ–4.0000 Ω / 1.5000 mΩ–800.00 mΩ, 0.0001 mΩ; 4 A: 2.0000 mΩ–4.0000 Ω / 2.0000 mΩ–1.5000 Ω, 0.0001 mΩ; 3 A: 2.5000 mΩ–6.0000 Ω / 2.5000 mΩ–3.0000 Ω, 0.0001 mΩ; 2 A: 5.0000 mΩ–10.000 Ω / 5.0000 mΩ–6.0000 Ω, 0.0001 mΩ; 1 A: 10.000 mΩ–20.000 Ω / 10.000 mΩ–12.000 Ω, 0.001 mΩ; 400 mA: 50.000 mΩ–50.000 Ω / 50.000 mΩ–30.000 Ω, 0.001 mΩ; 360 mA: 60.000 mΩ–50.000 Ω / 60.000 mΩ–36.000 Ω, 0.001 mΩ; 320 mA: 70.000 mΩ–60.000 Ω / 70.000 mΩ–42.000 Ω, 0.001 mΩ; 280 mA: 80.000 mΩ–70.000 Ω / 80.000 mΩ–48.000 Ω, 0.001 mΩ; 240 mA: 90.000 mΩ–80.000 Ω / 90.000 mΩ–54.000 Ω, 0.001 mΩ; 200 mA: 100.00 mΩ–100.00 Ω / 100.00 mΩ–60.000 Ω, 0.01 mΩ; 160 mA: 200.00 mΩ–125.00 Ω / 200.00 mΩ–80.000 Ω, 0.01 mΩ; 120 mA: 300.00 mΩ–160.00 Ω / 300.00 mΩ–100.00 Ω, 0.01 mΩ; 80 mA: 400.00 mΩ–250.00 Ω / 400.00 mΩ–120.00 Ω, 0.01 mΩ; 40 mA: 500.00 mΩ–500.00 Ω / 500.00 mΩ–300.00 Ω, 0.01 mΩ; 12 V/<5 mA sabit gerilim: 1.0000 Ω–1.0000 MΩ, 0.0001 Ω
AccuracySabit akım: ±0.1% rdg ±0.1% fs; sabit gerilim: ±2% rdg ±0.5% fs
1 m Wire Resistance Setting0.100 µΩ – 500.00 Ω · çözünürlük 0.100 µΩ · ±0.5%
Measuring MethodDört telli test; her iki uçta kademe test kablosu + test klipsi; DC direnç test konumları: 12 V/<5 mA, 40 mA, 200 mA, 400 mA, 1 A, 5 A, 10 A ve AUTO; kablo uzunluğu testi: 40 mA–10 A ve AUTO
Protection FunctionsTers EMK, deşarj ve aşırı ısınma koruması; ters gerilim algılandığında tehlike simgesi yanıp söner; otomatik deşarj
Audible AlarmTest bitiminde deşarj sırasında buzzer öter, deşarj bitince susar; sesli alarm
Display7 inç renkli LCD
Thermal PrinterDahili yazıcı (termal kağıt 57 mm genişlik × Ø30 mm; geçmiş veriler, öz test sonuçları, tarih-saat, sıcaklık, DC direnç ve test akımı yazdırılır)
USB InterfaceVar (USB bellek ile veri aktarımı)
BluetoothOpsiyonel (dahili modül müşterinin kendi uygulama geliştirmesi için ayrılmıştır)
Battery Status IndicatorAvailable
Operating Environment0–40 °C, bağıl nem <80% (yoğuşmasız); 40–50 °C, bağıl nem <70%
Storage Environment-20–60 °C, <75% bağıl nem (yoğuşmasız)
Operating Altitude≤2000 m
StandardsJJG 166-2022 (DC standart dirençler doğrulama yönetmeliği); JJG 1052-2009 (döngü direnç test cihazı ve doğrudan direnç ölçer doğrulama yönetmeliği)
ColorKül siyahı
Temperature MeasurementStandart sıcaklık kablosuyla ortam sıcaklığı gösterilir (doğruluk ±2 °C); bakır/alüminyum iletken malzemesine göre sıcaklık dönüşümü (iki hazır dönüşüm sıcaklığı: 75 °C ve 115 °C)
Applications1000 kVA altındaki transformatörlerin iç direnci; telekomünikasyon, enerji sistemleri, meteoroloji, veri merkezleri, petrol sahaları, dağıtım hatları, iletim kuleleri, akaryakıt istasyonları, fabrika topraklama şebekeleri ve paratonerlerde DC direnç ölçümü
Accuracy Environment23 °C ±5 °C; 45–80% bağıl nem (doğruluk garantisi 1 yıl)
Temperature Coefficient18–28 °C dışında her °C için sabit akımda ±0.01%, sabit gerilimde ±0.03% ek hata
Self-TestVar (aksesuar standart direnç ile ölçüm doğruluğu doğrulanır)
Measuring PowerPil ile en çok 20 W; şebeke ile en çok 150 W
