Schneider Electric A9L15692 IPF 20 20 KA 340V 1P N Parafudr
- Marka: Schneider Electric
- Stok kodu: A9L15692
- MPN: A9L15692
- Fiyat: 5387.61 TRY + KDV · KDV dahil 6465.13 TRY
- Stok: Terminli ürün
- AG Parafudrlar
- Schneider Electric AG Parafudrlar
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Parafudr Nedir? Tipleri ve Seçim Rehberi
- Schneider Electric A9L15692 Teknik Veri Föyü (PDF)

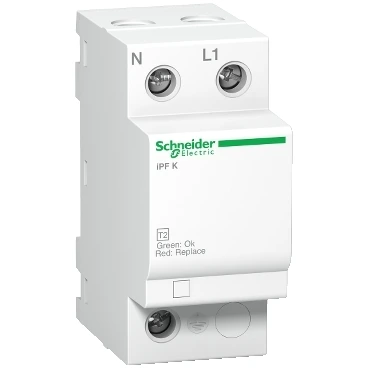

Schneider Electric A9L15692 IPF 20 20 KA 340V 1P N Parafudr.
| Seri | IPF K |
|---|---|
| Ürün Tipi | Kesinti durdurucu |
| Cihaz Uygulaması | Dağıtım |
| Standartlar | IEC 61643-11:2011 |
| Sertifikalar | CE; EAC |
| Kutup Düzeni | 1P+N |
| Uzaktan Sinyalleme | Yok |
| Parafudr Uygulama Tipi | Elektrikli dağıtım ağı |
| Topraklama Sistemi | TN-S; TT |
| Parafudr Sınıfı | Tip 2 |
| Parafudr Teknolojisi | MOV + GDT |
| Anma Çalışma Gerilimi (Ue) | 230 V AC (+/- 10 %) @ 50/60 Hz |
| Anma Deşarj Akımı (In) | Ortak mod: 5 kA (L/PE); Ortak mod: 5 kA (N/PE); Diferansiyel mod: 5 kA (L/N) |
| Maksimum Deşarj Akımı (Imax) | Ortak mod: 20 kA L/PE; Ortak mod: 20 kA N/PE; Diferansiyel mod: 20 kA L/N |
| Maksimum Sürekli Çalışma Gerilimi (Uc) | Ortak mod: 340 V L/PE; Ortak mod: 260 V N/PE; Diferansiyel mod: 340 V L/N |
| Geçici Aşırı Gerilim (Ut) | 337 V L/N 5 s dayanım; 442 V L/PE 5 s dayanım; 1200 V N/PE 200 ms dayanım; 1453 V L/PE 200 ms dayanım |
| Bağlantı kesici cihaz tipi | Ilgili devre kesici İK60N 20 A egim C - Icu 6 kA; Ilişkili sigorta GG 25 A - Icu 25 kA |
| Sinyalleme Devresi Gerilimi | 0,25 A/250 V AC 50/60 Hz |
| Montaj Yöntemi | Takılabilir (DIN rayı) |
| 9 mm Adım Sayısı | 4 |
| Yükseklik | 81 mm |
| Genişlik | 36 mm |
| Derinlik | 69 mm |
| Ürün Ağırlığı | 210 g |
| Renk | Beyaz (RAL 9003) |
| Toprak Kaçak Akımı (Ipe) | 0.003 mA |
| Bağlantı Terminalleri | Tünel tipi terminal (üst veya alt) 25 mm² sert; Tünel tipi terminal (üst veya alt) 16 mm² esnek; Tünel tipi terminal (üst veya alt) 16 mm² halkalı ve esnek |
| Kablo Sıyırma Uzunluğu | 11 mm |
| Sıkma Torku | 3,5 N.m |
| IK Darbe Koruma Sınıfı | IK03 (IEC 62262) |
| Bağıl Nem | 5…95 % |
| Çalışma Rakımı | 2000 m |
| Çalışma Ortam Sıcaklığı | -25…60 °C |
| Depolama Sıcaklığı | -40…85 °C |
