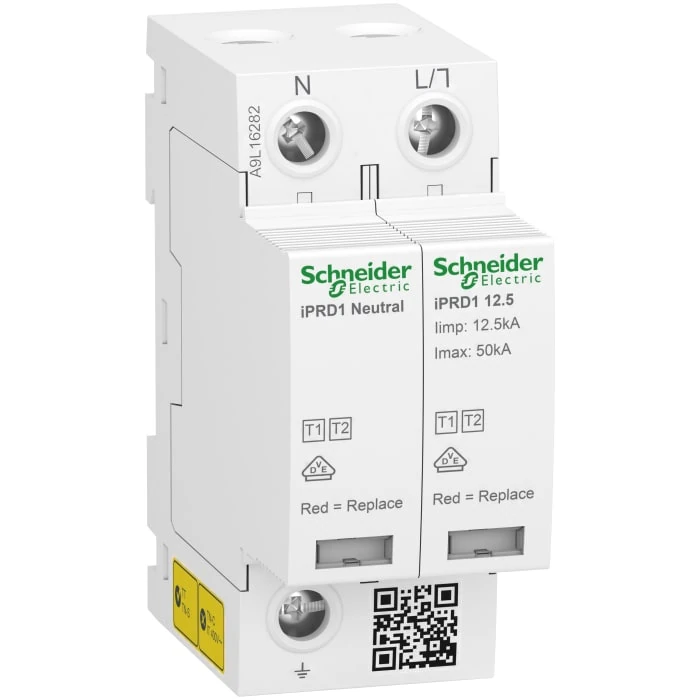

Schneider Electric A9L16282 iPRF1 12,5r 1P+N
- Marka: Schneider Electric
- Stok kodu: A9L16282
- MPN: A9L16282
- Fiyat: 17958.70 TRY + KDV · KDV dahil 21550.44 TRY
- Stok: Terminli ürün
- AG Parafudrlar
- Schneider Electric AG Parafudrlar
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Parafudr Nedir? Tipleri ve Seçim Rehberi
- Schneider Electric A9L16282 Teknik Veri Föyü (PDF)
Schneider Electric A9L16282 iPRF1 12,5r 1P+N.
| Seri | IPRD1 |
|---|---|
| Ürün Tipi | Tak-çıkar kartuşlu kesinti durdurucu |
| Cihaz Uygulaması | Dağıtım |
| Standartlar | EN 61643-11:2012; IEC 61643-11:2011 |
| Kalite Belgeleri | CE; EAC; VDE |
| Kutup Düzeni | 1P+N |
| Uzaktan Sinyalleme | Var |
| Sinyal Kontağı Düzeni | 1 SD (1 K/A) |
| Parafudr Uygulama Tipi | Elektrikli dağıtım ağı |
| Topraklama Sistemi | TN-S; TT |
| Parafudr Sınıfı | Tip 1 + 2 |
| Parafudr Teknolojisi | MOV + GDT |
| Anma Çalışma Gerilimi (Ue) | 230 V AC (+/- 10 %) @ 50/60 Hz |
| Anma Deşarj Akımı (In) | 20 kA |
| Maksimum Deşarj Akımı (Imax) | 50 kA |
| Maksimum Sürekli Çalışma Gerilimi (Uc) | Diferansiyel mod: 350 V L/N; Ortak mod: 255 V N/PE |
| Geçici Aşırı Gerilim (Ut) | 337 V L/N 5 s dayanım; 1200 V N/PE 200 ms güvenli arıza modu |
| Bağlantı kesici cihaz tipi | Ilişkili sigorta GG 160 A 120 kA standart; Ilgili devre kesici Compact NSX160E 80 A 25 kA standart |
| Yerel Sinyalleme | Çalışıyor: mekanik gösterge (beyaz); End of life: mekanik gösterge (kırmızı) |
| Montaj Yöntemi | Takılabilir (DIN rayı) |
| 9 mm Adım Sayısı | 4 |
| Yükseklik | 89 mm |
| Genişlik | 36 mm |
| Derinlik | 69 mm |
| Ürün Ağırlığı | 290 g |
| Renk | Beyaz (RAL 9003) |
| Malzeme | PA6 |
| Kablo Sıyırma Uzunluğu | 14 mm |
| Sıkma Torku | 3,5 N.m |
| IK Darbe Koruma Sınıfı | IK05 (IEC 62262) |
| Kirlilik Derecesi | 3 |
| Bağıl Nem | 5…95 % |
| Çalışma Rakımı | 2000 m |
| Çalışma Ortam Sıcaklığı | -25…60 °C |
| Depolama Sıcaklığı | -40…80 °C |
