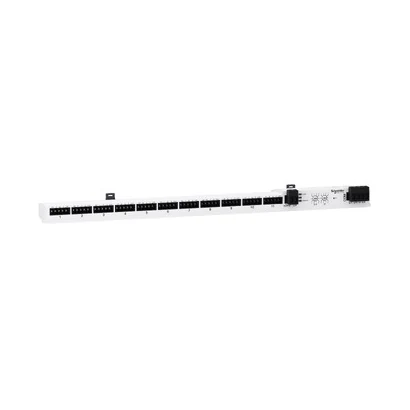

Schneider Electric A9XMSB11 Kablosuz enerji sensörü RS485 Modbus konnektörü — üretici katalog görseli

Schneider Electric A9XMSB11 Modbus RS485 haberleşme modülü, EcoStruxure

Schneider Electric A9XMSB11 Modbus RS485 haberleşme modülü, EcoStruxure. Bu modelin teknik özellikleri: Haberleşme Protokolü: RS485, Modbus

Haberleşme ProtokolüRS485, Modbus
SeriActi9
Ürün TipiAkıllı haberleşme modülü
Maksimum Besleme Akımı1.5 A
Anma Kontrol Besleme Gerilimi (Us)24 V DC +/- %20
Uyumlu ÜrünlerDijital giriş ve dijital çıkış; Darbe çıkışı ölçüm cihazı
Haberleşme HizmetleriModbus server için RS485
Koruma TipiTers polariteye karşı için yardımcı besleme; Ters polariteye karşı için giriş; Aşırı gerilim @ 33 V DC için dijital çıkış
Mikro Kesinti Bağışıklığı10 ms
SıfırlamaFabrika değerlerine sıfırlama üzerinde ön yüz; Koruyucu kapaklı Buton ile; By address encoder; By plug in, plug out the power supply
Giriş / Çıkış TipiDijital kanal başına 2 giriş + 1 çıkış
Giriş TipiAkım bloğu için dijital giriş, 24 V DC +/- %20 @ 2,5 mA
Çıkış TipiLojik akım kaynağı: 24 V - DC - 100 mA
Kalkış Akımı0,5 A için dijital çıkış; 7 A için güç besleme
Yerel SinyallemeHaberleşme: 1 LED (sarı); Durum: 1 LED (yeşil, turuncu ve kırmızı)
Montaj KonumuDIN ray üzerinde yatay ve dikey
RenkBeyaz (RAL 9003)
Bağlantı KonumuÖn
Kablo Sıyırma UzunluğuKontrol: 10 mm; Besleme devresi: 7 mm; Haberleşme veriyolu: 7 mm
Yükseklik22.5 mm
Genişlik359 mm
Derinlik42 mm
Ürün Ağırlığı188 g
IP Koruma SınıfıIP20
IK Darbe Koruma SınıfıIK06 (IEC 62262)
Kirlilik Derecesi3
Çevre KoşullarıKorozif 3C2 (IEC 60721-3-3); Tuz buharı 2 (IEC 60068-2-52)
Titreşim Direnci1 gn, genlik = 3.5 mm[Alan](f =[Alan]5…300 Hz)10 döngü (EN/IEC 60068-2-6)
Şok Dayanımı15 gn için 11 ms (IEC 60068-2-27)
Yangına dayanıklılıkDiğer parçalar: 650 °C 30 s (IEC 60695-2-10); Bağlantı terminallerinde: 960 °C 30 s (IEC 60695-2-10)
Tropikal İklim Dayanımı2
Bağıl Nem0…93 % @ 40 °C
Çalışma Rakımı0–2000 m
Çalışma Ortam Sıcaklığı-25…60 °C
Depolama Sıcaklığı-40…85 °C
StandartlarIEC 61010-2-201; IEC 61010-1
