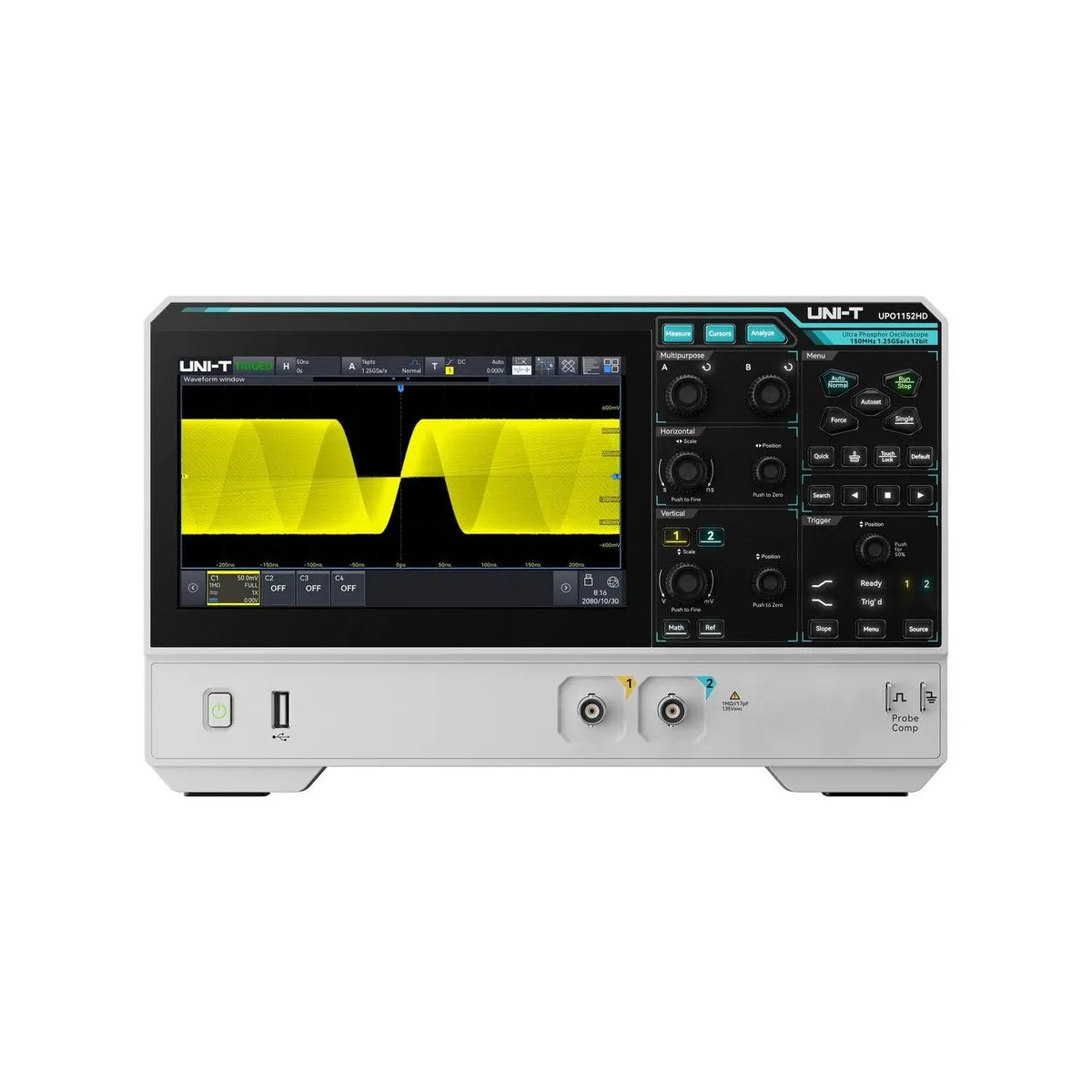

Unit UPO1152HD 150MHz 2 Kanal 12 Bit Yüksek Çözünürlüklü Masa Tipi Osiloskop
- Marka: Unit
- Stok kodu: UPO1152HD
- MPN: UPO1152HD
- Fiyat: 36545.34 TRY + KDV · KDV dahil 43854.41 TRY
- Stok: Terminli ürün
- Osiloskoplar
- Unit güncel fiyat listesi
- Seçim rehberi: Osiloskoplar Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
Unit UPO1152HD, 150 MHz bant genişlikli, iki analog kanallı ve 12 bit dikey çözünürlüklü UPO1000HD serisi masa tipi dijital osiloskoptur. Teknik değerler: bant genişliği 150 MHz; 2 analog kanal; yükselme süresi ≤ 2.2 ns; örnekleme hızı 1.25 GSa/s (1 kanal), 625 MSa/s (2 kanal), 312.5 MSa/s (4 kanal); bellek derinliği 100 Mpts; dikey çözünürlük 12 bit; dikey ölçek 500 µV/div – 10 V/div; zaman tabanı 2 ns/div – 1 ks/div; dalga yakalama hızı 100,000 wfms/s (sıralı (sequence) modda 500,000 wfms/s); ekran 7 inç 1024 × 600 kapasitif çok noktalı dokunmatik; güç tüketimi en fazla 65 W; boyutlar 282 × 175 × 49 mm, ağırlık 1.56 kg. Osiloskop işlevinin yanında spektrum analizörü, dijital voltmetre, frekans sayacı, protokol analizörü ve güç analizörü olarak da çalışır; RS232/UART, I2C, SPI, CAN ve LIN veri yolları tetiklenip çözümlenebilir. Elektronik devre tasarımı, arıza ayıklama, test ve eğitim laboratuvarlarında masa üstü ölçüm için kullanılır.
| Bant Genişliği | 150 MHz |
|---|---|
| Analog Kanal Sayısı | 2 |
| Örnekleme Hızı | 1.25 GSa/s (1 kanal), 625 MSa/s (2 kanal), 312.5 MSa/s (4 kanal); gerçek zamanlı örnekleme |
| Bellek Derinliği | En fazla 100 Mpts (otomatik: 5 Mpts sınırlı; 25 kpts, 250 kpts, 500 kpts, 5 Mpts, 50 Mpts, 100 Mpts seçilebilir) |
| Yükselme Süresi | ≤ 2.2 ns (hesaplanan, tipik, %10–90) |
| Dalga Yakalama Hızı | 100,000 wfms/s; sıralı (sequence) modda 500,000 wfms/s |
| Dikey Çözünürlük | 12 bit |
| Dikey Ölçek | 500 µV/div – 10 V/div |
| Zaman Tabanı | 2 ns/div – 1 ks/div |
| Maksimum Giriş Gerilimi | 400 V (DC + AC tepe), 135 Vrms |
| Tetikleme Tipleri | Kenar, darbe genişliği, video, eğim, runt, pencere, N. kenar, gecikme, zaman aşımı, süre, kurulum ve tutma, kod deseni; bölge (zone) tetikleme |
| Seri Veri Yolu Tetik/Çözümleme | RS232/UART, I2C, SPI, CAN, LIN (standart); 4 çözümleme |
| Ek Fonksiyonlar | Altı enstrüman bir arada (osiloskop, spektrum analizörü, dijital voltmetre, frekans sayacı, protokol analizörü, güç analizörü); Ultra Phosphor 3.0 ile 256 gri seviyeli ekran; 100,000 kareye kadar donanım gerçek zamanlı dalga kaydı ve oynatma; donanım hızlandırmalı şablon testi; arama ve gezinme; histogram; SCPI; dahili web sunucu; çevrimiçi güncelleme; arka panelde 100 mm × 100 mm duvar montaj arayüzü |
| Arayüzler | USB Host 2.0 (ön panel), USB Device 2.0 (arka panel), LAN (VXI11, 10/100 Base-T, RJ-45), AUX Out (Trig Out, Pass/Fail, DVM), HDMI |
| Sertifikalar | EMC: 2014/30/EU, IEC/EN 61326-1:2021, IEC/EN 61326-2-1:2021, CISPR 11 Sınıf B grup 1; güvenlik: EN 61010-1:2010+A1:2019, EN IEC 61010-2-030:2021+A11:2021, UL 61010-1:2012 Ed.3, UL 61010-2-030:2018 Ed.2, CSA C22.2#61010-1:2012 Ed.3, CSA C22.2#61010-2-030:2018 Ed.2 |
| Güç Kaynağı | USB Type-C; en az 12 V / 3 A (PD protokollü taşınabilir şarj cihazı desteklenir) |
| Ekran Boyutu | 7 inç 1024 × 600 kapasitif çok noktalı dokunmatik |
| Ürün Boyutları | 282 × 175 × 49 mm (G × Y × D) |
| Ağırlık | 1.56 kg |
| Standart Aksesuarlar | Güç kablosu, USB 2.0 kablo (UT-D14), 2 adet pasif prob (UT-P05, 200 MHz) |
| Giriş Empedansı | (1 MΩ ± %2) || (17 pF ± 2 pF) |
| Otomatik Ölçüm Sayısı | 56 parametre; aynı anda 21 parametre gösterimi; istatistik (ortalama, maksimum, minimum, standart sapma, sayı), eğilim grafiği ve çubuk grafik |
| Matematik ve FFT | A+B, A−B, A×B, A÷B, dijital filtre (alçak, yüksek, bant geçiren, bant durduran), özel fonksiyon; FFT en fazla 1 Mpts, 4 kanal (Hanning, Hamming, Rectangle, Blackman), şelale gösterimi |
| Frekans Sayacı | 6 haneli donanım sayacı (frekans, periyot, toplayıcı) |
| Dijital Voltmetre (DVM) | 4 haneli; DC, AC RMS, AC+DC RMS |
| Güç Tüketimi | En fazla 65 W |
| Çalışma Sıcaklığı | 0 – 40 °C (saklama: −20 – 60 °C) |
