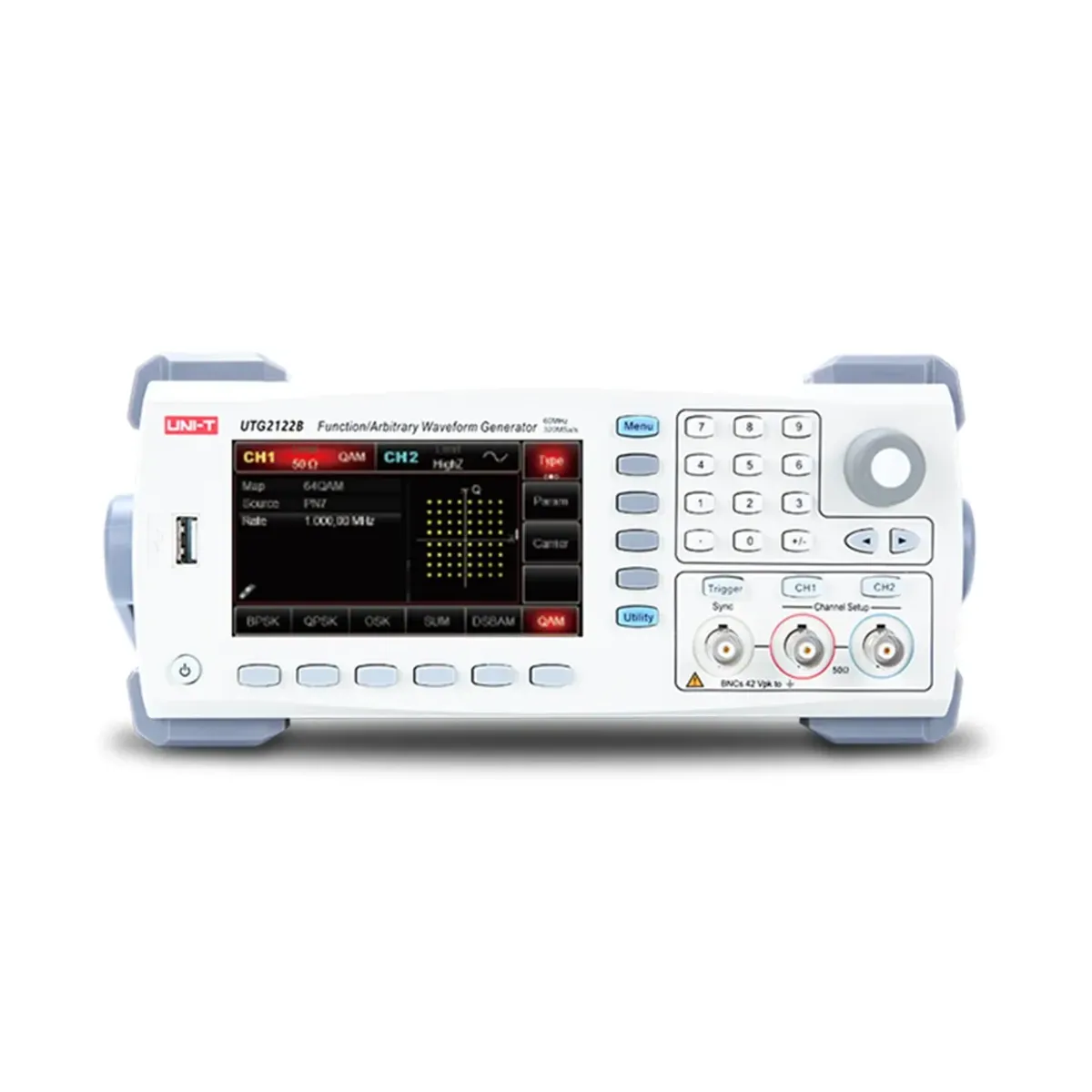

Unit UTG2122B 120MHz Sinyal Jenaratörü
- Marka: Unit
- Stok kodu: UTG2122B
- MPN: UTG2122B
- Fiyat: 38829.43 TRY + KDV · KDV dahil 46595.32 TRY
- Stok: Terminli ürün
- Fonksiyon ve Sinyal Jeneratörleri
- Unit güncel fiyat listesi
- Seçim rehberi: Elektronik Ölçü Aletleri Seçim Rehberi
Unit UTG2122B, UNI-T UTG2000B serisinden 2 kanallı, 120 MHz fonksiyon/keyfi dalga jeneratörüdür. DDS teknolojisiyle 1,28 GSa/s örnekleme hızı ve 16 bit dikey çözünürlükte, tüm bantta 1 µHz çözünürlükle sinüs, kare, rampa, darbe, gürültü, DC, harmonik ve keyfi dalga üretir. Kare ve darbe dalgası 30 MHz'e kadar çıkar; darbe dalgasında yükselme, düşme süresi ve görev döngüsü ayarlanabilir. AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, SUM, DSBAM, QAM ve PWM modülasyonları, frekans tarama ve burst (darbe katarı) çıkışı ile 200 MHz'e kadar frekans sayacı vardır. 4,3 inç TFT ekranı ile USB Host, USB Device, LAN ve 10 MHz saat giriş/çıkışı bulunur.
| Kanal Sayısı | 2 (bağımsız çıkış) |
|---|---|
| Maksimum Frekans | 120 MHz (sinüs) |
| Örnekleme Hızı | 1,28 GSa/s (320 MSa/s, 4 kat interpolasyon) |
| Dikey Çözünürlük | 16 bit |
| Dalga Formları | Sinüs, kare, rampa, darbe, gürültü, DC, keyfi dalga, harmonik, fonksiyon ifadesi |
| Çalışma Modları | Çıkış kapılama, sürekli, modülasyon, frekans tarama (sweep), burst (darbe katarı) |
| Modülasyon Tipleri | AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, SUM, DSBAM, QAM, PWM |
| Sinüs Frekans Aralığı | 1 µHz – 120 MHz |
| Kare/Darbe Frekans Aralığı | 1 µHz – 30 MHz |
| Rampa Frekans Aralığı | 1 µHz – 5 MHz |
| Gürültü Bant Genişliği | 120 MHz (−3 dB, tipik) |
| Frekans Çözünürlüğü | 1 µHz |
| Frekans Doğruluğu | ±0,5 ppm (25 °C); yıllık yaşlanma ±1 ppm |
| Keyfi Dalga | 1 µHz – 25 MHz; 8 nokta – 16 Mpts dalga uzunluğu |
| Yükselme/Düşme Süresi | Kare dalga < 11 ns (tipik, 1 kHz, 1 Vpp) |
| Çıkış Genliği | 1 mVpp – 10 Vpp (50 Ω, ≤ 20 MHz); 2 mVpp – 20 Vpp (yüksek empedans, ≤ 20 MHz) |
| Çıkış Empedansı | 50 Ω (tipik) |
| DC Ofset Aralığı | ±5 V (50 Ω), ±10 V (yüksek empedans) |
| Frekans Sayacı | 100 mHz – 200 MHz, ±51 ppm |
| Arayüzler | USB Host, USB Device, LAN, 10 MHz saat girişi ve çıkışı, harici tetik, harici modülasyon girişi |
| Çalışma Sıcaklığı | 10–40 °C |
| Besleme Gerilimi | 100–240 V AC, 45–440 Hz; 50 W'tan az |
| Ekran Boyutu | 4,3 inç TFT, 480 × 272 |
| Ürün Boyutları | 305 × 230 × 93 mm |
| Ağırlık | 3.1 kg |
| Standart Aksesuarlar | Güç kablosu, USB veri kablosu, BNC kablo (1 m), BNC – timsah klipsli kablo (1 m), kullanıcı CD'si, garanti kartı, kullanım kılavuzu |
