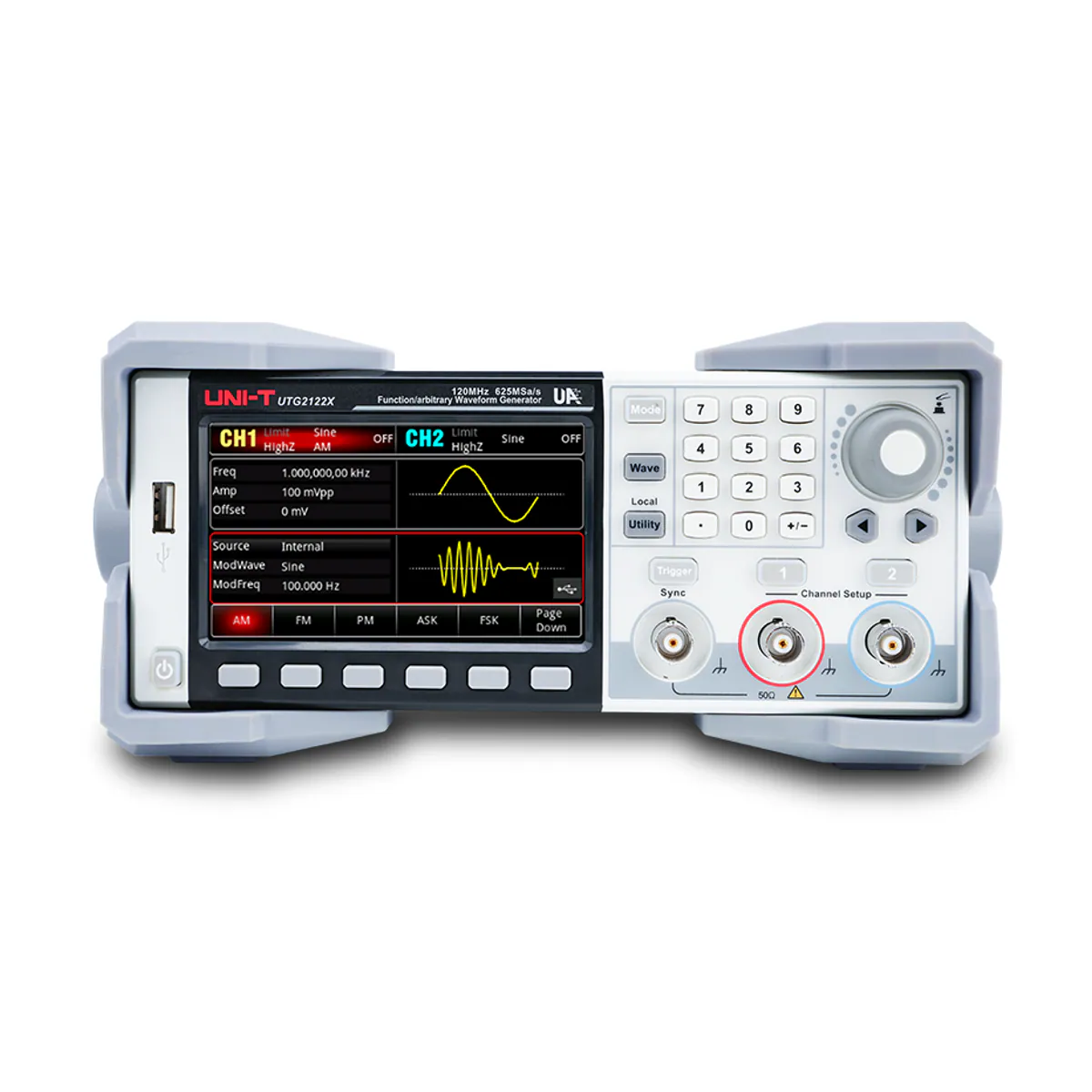

Unit UTG2082X 80MHz 2 Kanal 16 Bit Dokunmatik Fonksiyon ve Keyfi Dalga Jeneratörü
- Marka: Unit
- Stok kodu: UTG2082X
- MPN: UTG2082X
- Model: 80 MHz (sinüs)
- Fiyat: 38829.43 TRY + KDV · KDV dahil 46595.32 TRY
- Stok: Terminli ürün
- Fonksiyon ve Sinyal Jeneratörleri
- Unit güncel fiyat listesi
- Seçim rehberi: Elektronik Ölçü Aletleri Seçim Rehberi
Unit UTG2082X, 80 MHz'e kadar sinüs, 40 MHz'e kadar kare dalga üreten, 625 MSa/s örnekleme hızlı ve iki kanallı UTG2000X serisi fonksiyon ve keyfi dalga jeneratörüdür. Teknik değerler: iki kanal; sinüs 1 µHz – 80 MHz, kare ve darbe 1 µHz – 40 MHz, rampa 1 µHz – 4 MHz; örnekleme hızı 625 MSa/s (2 kat interpolasyonla 1.25 GSa/s); dikey çözünürlük 16 bit; keyfi dalga uzunluğu 8 pts – 32 Mpts (tek kanal çıkışta 64 Mpts); kare dalga yükselme/düşme süresi < 6 ns (tipik); çıkış genliği 50 Ω'da 1 mVpp – 10 Vpp (20 MHz'e kadar); ekran 4.3 inç kapasitif dokunmatik (480 × 272); boyutlar 215 × 103 × 316 mm, ağırlık 2.5 kg. 10 temel dalga biçimi (sinüs, kare, rampa, darbe, gürültü, DC, keyfi, harmonik, PRBS, ifade), 15 modülasyon türü, doğrusal, logaritmik ve adım tarama, burst, kanal kopyalama, izleme ve toplama işlevleri ile 100 mHz – 200 MHz frekans sayacı içerir; SCPI komutlarını destekler. Eğitim, test ve geliştirme laboratuvarlarında sinyal kaynağı olarak kullanılır.
| Kanal Sayısı | 2 |
|---|---|
| Maksimum Frekans | 80 MHz (sinüs) |
| Örnekleme Hızı | 625 MSa/s (2 kat interpolasyonla 1.25 GSa/s) |
| Dikey Çözünürlük | 16 bit |
| Dalga Formları | Sinüs, kare, rampa, darbe, gürültü, DC, keyfi dalga, harmonik, PRBS, ifade (expression) |
| Çalışma Modları | Sürekli, modülasyon, frekans tarama (sweep), burst (darbe katarı), sayaç |
| Modülasyon Tipleri | AM, FM, PM, DSB-AM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, SUM, QAM, PWM |
| Sinüs Frekans Aralığı | 1 µHz – 80 MHz |
| Kare/Darbe Frekans Aralığı | 1 µHz – 40 MHz |
| Rampa Frekans Aralığı | 1 µHz – 4 MHz |
| Harmonik Frekans Aralığı | 1 µHz – 40 MHz (harmonik mertebe 2 – 16; tek, çift, tümü, kullanıcı tanımlı) |
| Gürültü Bant Genişliği | 1 MHz – 80 MHz |
| Frekans Çözünürlüğü | 1 µHz |
| Frekans Doğruluğu | Referans 10 MHz; başlangıç doğruluğu ±0.5 ppm (25 °C); sıcaklık kararlılığı ±0.5 ppm (0 – 40 °C); ilk yıl yaşlanma ±1 ppm |
| Keyfi Dalga | 1 µHz – 40 MHz (DDS); 8 kpts (normal) veya 8 pts – 32 Mpts (tek kanal çıkışta 64 Mpts) dalga uzunluğu; 16 bit; 200 dalgalık kalıcı hafıza |
| Yükselme/Düşme Süresi | Kare dalga < 6 ns (tipik, 1 Vpp, 50 Ω); darbe kenar süresi 6 ns – 10 s |
| Çıkış Genliği | 50 Ω: ≤ 20 MHz'de 1 mVpp – 10 Vpp, ≤ 60 MHz'de 1 mVpp – 5 Vpp, ≤ 120 MHz'de 1 mVpp – 2 Vpp; yüksek empedans: ≤ 20 MHz'de 2 mVpp – 20 Vpp, ≤ 60 MHz'de 2 mVpp – 10 Vpp, ≤ 120 MHz'de 2 mVpp – 4 Vpp |
| Çıkış Empedansı | 50 Ω (tipik) |
| DC Ofset Aralığı | ±5 V (50 Ω); ±10 V (yüksek empedans) |
| Frekans Sayacı | 100 mHz – 200 MHz; 7 haneli donanım frekans sayacı |
| Arayüzler | USB Host, USB Device, LAN; 10 MHz harici referans girişi ve dahili referans çıkışı; senkron çıkışı; tetik girişi ve çıkışı; harici modülasyon girişi |
| Sertifikalar | EMC: 2014/30/EU, IEC/EN 61326-1:2021, IEC/EN 61326-2-1:2021, CISPR 11 Sınıf B grup 1; güvenlik: EN 61010-1:2010+A1:2019, EN IEC 61010-2-030:2021+A11:2021, BS EN 61010-1:2010+A1:2019, BS EN IEC 61010-2-030:2021+A11:2021, UL 61010-1:2012 Ed.3, UL 61010-2-030:2018 Ed.2, CSA C22.2#61010-1:2012 Ed.3, CSA C22.2#61010-2-030:2018 Ed.2 |
| Çalışma Sıcaklığı | 10 – 40 °C (saklama: −20 – 60 °C) |
| Besleme Gerilimi | 100 – 240 V AC (±%10), 50/60 Hz; 100 – 120 V AC (±%10), 400 Hz; 50 W'tan az |
| Ekran Boyutu | 4.3 inç TFT LCD kapasitif dokunmatik, WVGA 480 × 272 |
| Ürün Boyutları | 215 × 103 × 316 mm (G × Y × U) |
| Ağırlık | 2.5 kg |
| Standart Aksesuarlar | Güç kablosu, USB kablo (UT-D14), BNC-BNC kablo (UT-L45), BNC-kırmızı/siyah timsah klipsli kablo (UT-L02A) |
| Toplam Harmonik Bozulma | < %0.07 (DC – 20 kHz, 1 Vpp) |
| Harmonik Bozulma | Tipik (0 dBm): DC – 1 MHz −70 dBc, 1 – 10 MHz −65 dBc, 10 – 40 MHz −60 dBc, 40 – 80 MHz −55 dBc |
