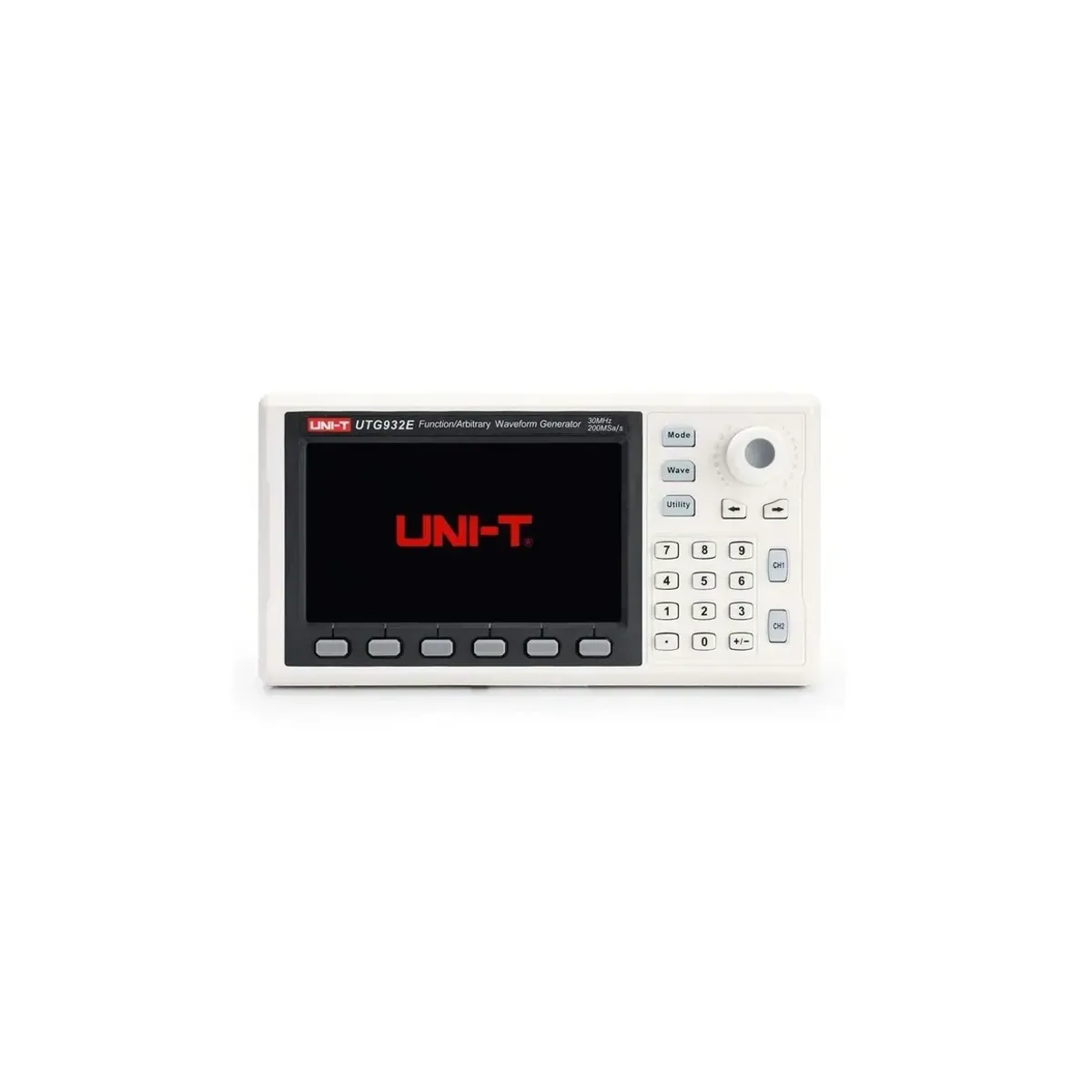

Unit UTG932E Fonksiyon Dalga Sinyal Jenaratörü
- Marka: Unit
- Stok kodu: UTG932E
- MPN: UTG932E
- Fiyat: 10963.60 TRY + KDV · KDV dahil 13156.32 TRY
- Stok: Terminli ürün
- Fonksiyon ve Sinyal Jeneratörleri
- Unit güncel fiyat listesi
- Seçim rehberi: Elektronik Ölçü Aletleri Seçim Rehberi
Unit UTG932E, UNI-T UTG900E serisinden 2 kanallı, 30 MHz kompakt fonksiyon/keyfi dalga jeneratörüdür. DDS teknolojisiyle 200 MSa/s örnekleme hızı ve 14 bit dikey çözünürlükte, 1 µHz çözünürlükle sinüs, kare, rampa, darbe, gürültü, DC ve keyfi dalga üretir. Kare ve darbe dalgası 15 MHz'e kadar çıkar; AM, FM, PM ve FSK modülasyonları ile doğrusal ve logaritmik frekans tarama vardır. 7 haneli TTL uyumlu frekans sayacı, 4,3 inç renkli TFT ekranı ve USB Device arayüzü bulunur. 0,33 kg ağırlığındaki gövdesi 5 V / 2 A adaptörle beslenir.
| Kanal Sayısı | 2 |
|---|---|
| Maksimum Frekans | 30 MHz |
| Örnekleme Hızı | 200 MSa/s |
| Dikey Çözünürlük | 14 bit |
| Dalga Formları | Sinüs, kare, rampa, darbe, gürültü, DC, keyfi dalga |
| Çalışma Modları | Çıkış kapılama, sürekli, modülasyon, frekans tarama (doğrusal/logaritmik) |
| Modülasyon Tipleri | AM, FM, PM, FSK |
| Sinüs Frekans Aralığı | 1 µHz – 30 MHz |
| Kare/Darbe Frekans Aralığı | 1 µHz – 15 MHz |
| Rampa Frekans Aralığı | 1 µHz – 400 kHz |
| Gürültü Bant Genişliği | 30 MHz (−3 dB, tipik) |
| Frekans Çözünürlüğü | 1 µHz |
| Frekans Doğruluğu | ±50 ppm (90 gün), ±100 ppm (1 yıl), 18–28 °C |
| Keyfi Dalga | 1 µHz – 10 MHz; 4 kpts dalga uzunluğu |
| Yükselme/Düşme Süresi | Kare dalga < 16 ns (tipik, 1 kHz, 1 Vpp) |
| Çıkış Genliği | 1 mVpp – 10 Vpp (50 Ω, ≤ 10 MHz) |
| Çıkış Empedansı | 50 Ω (tipik) |
| DC Ofset Aralığı | ±5 V (50 Ω), ±10 V (yüksek empedans) |
| Frekans Sayacı | 100 mHz – 100 MHz, 7 haneli, ±51 ppm |
| Arayüzler | USB Device |
| Çalışma Sıcaklığı | 10–40 °C |
| Besleme Gerilimi | 5 V DC, 2 A adaptör (adaptör girişi 100–240 V, 50/60 Hz); 10 W'tan az |
| Ekran Boyutu | 4,3 inç TFT LCD, 480 × 272 |
| Ürün Boyutları | 172 × 90 × 68 mm |
| Ağırlık | 0.33 kg |
| Standart Aksesuarlar | Güç kablosu ve adaptör, BNC – timsah klipsli kablo, BNC kablo (1 m) |
