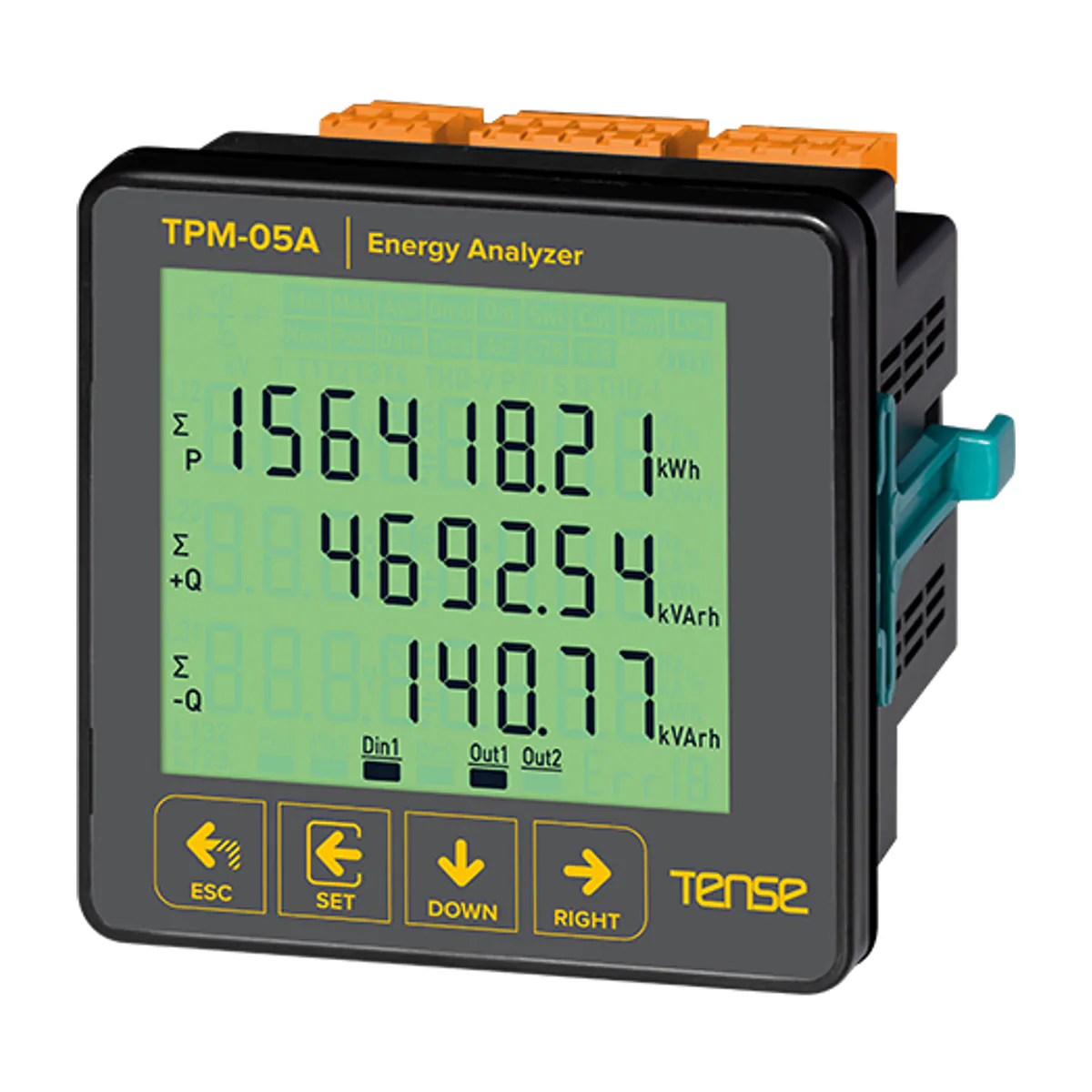

Tense TPM-05A Energy Analyzer, up to harmonic 41
- Brand: Tense
- SKU: TPM-05A
- MPN: TPM-05A
- Price: 5499.00 TRY + VAT · incl. VAT 6598.80 TRY
- Availability: In stock
- Panel-Mount Power Network Analyzers
- Selection guide: Panel-Mount Power Network Analyzers Selection Guide: Technical Criteria and Engineering Practice
Tense TPM-05A, energy analyzer. Mounting Type: 96 × 96 mm panel type; Communication: RS-485; Harmonic Measurement: up to harmonic 41; Number of Digital Inputs: 1; Number of Relay Outputs: 2. Energy analyzers are designed for measuring and monitoring electrical values. Thanks to the communication feature, energy measurements can be tracked and reported regardless of location. Energy analyzers make it possible to perform analyses such as energy quality, efficiency and unit cost calculation. Key Features: Easy Installation and Use with 71.5×61.5 Glass Graphic LCD Display; 3 Phase Voltage, with 4 Current Transformers; Displays Neutral Current; Easy-to-Use Menu; Displays Current and Voltage Harmonics Up to Harmonic 41; Remote Communication via RS485 (RS485 ModBus RTU); Displays Active Powers (P) of Each Phase; Displays Reactive Powers (Q, Inductive and Capacitive) of Each Phase; Displays Apparent Powers (S) of Each Phase; Displays Cosφ and Power Factor Value of Each Phase; Displays Voltage (V) and Current (I) Values of Each Phase; Displays Total Import and Export Active Energies (ΣkWh); Displays Total Inductive and Capacitive Reactive Energies (ΣkVArh); Displays Minimum and Maximum Values; Displays Demands; Energy Values and Records Can Be Reset; Real Date and Time; Date and Time Can Be Set; Password-Protected Menu; 2 Relay Outputs, 1 Digital Input (Adjustable); Event Logs (Voltage Rise/Drop, Power Outage, Current/PF/THDV and THDI Limits).
| Mounting Type | 96 × 96 mm pano tipi |
|---|---|
| Display | 3,7" cam LCD |
| Communication | RS-485 |
| Measured Parameters | 3 × gerilim (faz-nötr), 3 × gerilim (faz-faz), 3 × akım, 3 × frekans, 3 × cos φ, Güç faktörü (PF1, PF2, PF3), Aktif güç (P1, P2, P3, PΣ), Reaktif güç (Q1, Q2, Q3, QΣ), Görünür güç (S1, S2, S3, SΣ), Demand değerleri, Maksimum değerler, Minimum değerler, Ortalama değerler, Akım-gerilim düzensizliği, THD-I, THD-V, 2.–55. harmonik (V-I), Nötr akımı, Saat/tarih |
| Harmonic Measurement | 41. harmoniğe kadar |
| Number of Digital Inputs | 1 |
| Number of Relay Outputs | 2 |
| Neutral Current Measurement | 4. akım trafosu girişi |
| Inputs and Outputs | 1 dijital giriş, Röle 2 çıkışı |
| Functions | Olay kaydı, Alarm durumu (kayıtlara bağlı) |
| Key Features | 71.5×61.5 Cam Grafik LCD Ekran ile Kolay Kurulum ve Kullanım; 3 Faz Gerilim, 4 Akım Trafolu; Nötr Akımını Gösterir; Kullanımı Kolay Menü; 41. Harmoniğe Kadar Akım ve Gerilim Harmoniğini Gösterir; RS485 ile Uzaktan Haberleşme (RS485 ModBus RTU); Her Faza ait Aktif Güçleri (P) Gösterir; Her Faza ait Reaktif Güçleri (Q, Endüktif ve Kapasitif) Gösterir; Her Faza ait Görünür Güçleri (S) Gösterir; Her Faza ait Cosφ ve Güç Faktörü Değerini Gösterir; Her faza ait Gerilim (V) ve Akım (I) Değerlerini Gösterir; Toplam Import ve Export Aktif Enerjileri (ΣkWh) Gösterir; Toplam Endüktif ve Kapasitif Reaktif Enerjileri (ΣkVArh) Gösterir; Minimum ve Maksimum Değerleri Gösterir; Demantları Gösterir; Enerji Değerleri ve Kayıtlar Sıfırlanabilir; Gerçek Tarih ve Saat; Tarih ve Saat Ayarlanabilir; Şifreli Korumalı Menü; 2 Adet Röle Çıkışı, 1 Dijital Giriş (Ayarlanabilir); Olay Kayıtları (Gerilim Yükselmesi/düşmesi, Enerji Kesilmesi, Akım/PF/THDV Ve THDI Limitleri) |
