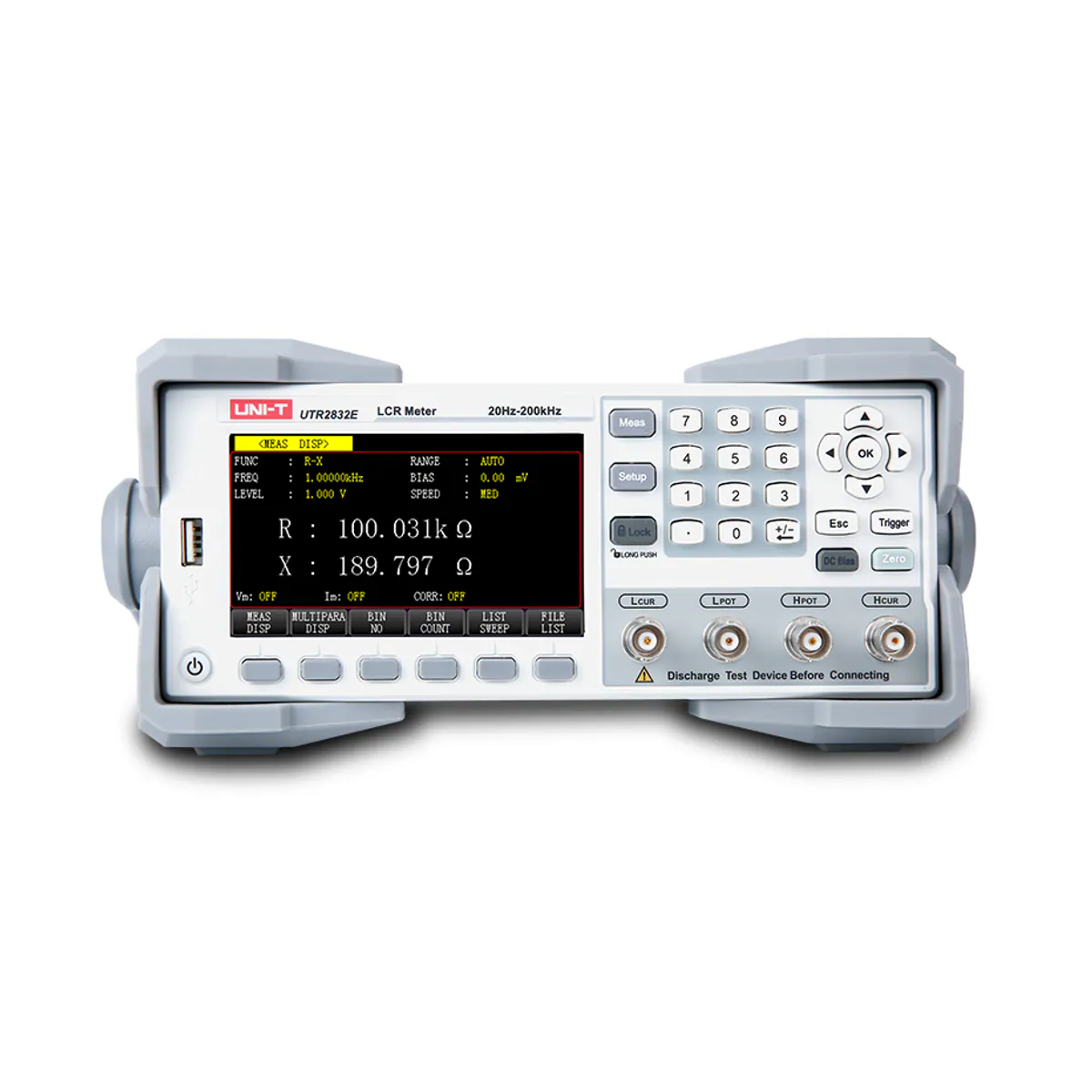

Unit UTR2832E 20Hz-200kHz 0.05% Accuracy 4.3-inch Bench LCR Meter
- Brand: Unit
- SKU: UTR2832E
- MPN: UTR2832E
- Price: 68522.52 TRY + VAT · incl. VAT 82227.02 TRY
- Availability: Made to order
- LCR and Capacitance Meters
- Selection guide: Electronic Measuring Instruments Selection Guide
Unit UTR2832E is a UTR2830 series bench digital LCR meter with a 4.3-inch display that measures across a 20 Hz to 200 kHz test frequency range with 0.05% basic accuracy and can apply a DC bias of up to ±5 V. Technical values: test frequency 20 Hz to 200 kHz; LCRZ accuracy 0.05%, DCR accuracy 0.1%; AC test voltage 10 mVrms to 2 Vrms; DC bias 0 to ±5 V (1 mV resolution); fast measurement time 12.5 ms; 201-point list sweep; 10-bin sorting; 4.3-inch TFT display; dimensions 350 × 215 × 88 mm, weight 4.65 kg. Components can be measured under a DC bias voltage, and the meter offers 10-bin sorting, bin counting, PASS/FAIL display, DC resistance (DCR) and simultaneous L-RDC measurement. It connects to automatic test systems through RS232, HANDLER, USB Host, USB Device and LAN interfaces. It is used to evaluate the impedance parameters of passive components such as capacitors, inductors, magnetic cores, resistors, transformers and printed circuit boards.
| Interfaces | RS232, HANDLER, USB Host, USB Device, LAN (ağ portu) |
|---|---|
| DC Resistance Test | Var (DCR; doğruluk %0.1; ekran aralığı 0.00001 Ω – 999.999 MΩ) |
| Display | 4.3 inç TFT LCD, 480 × 272 |
| Test Frequency | 20 Hz – 200 kHz (±%0.02; sürekli frekans noktası; en küçük çözünürlük 100 mHz) |
| Measurement Rate | Hızlı 12.5 ms; orta 83 ms; yavaş 167 ms |
| Accuracy | LCRZ %0.05; DCR %0.1 |
| Test Voltage | AC gerilim 10 mVrms – 2 Vrms (çözünürlük 10 mV; doğruluk ayar değerinin %10'u + 2 mV); AC akım 100 µArms – 20 mArms (çözünürlük 0.1 mA); DC seviye 50 mV – 2 V |
| Output Impedance | AC kaynak iç direnci: ISO ON 100 Ω; ISO OFF 30 Ω / 50 Ω / 100 Ω; DCR iç direnci 100 Ω |
| Measured Parameters | L, C, R, |Z|, D, Q, |Y|, G, X, θd, θr, RDC, Vm, Im, Δ% |
| Measuring Range | R, X, |Z|: 0.00001 Ω – 99.9999 MΩ; G, B, |Y|: 0.00001 µS – 99.9999 S; L: 0.00001 µH – 99.9999 kH; C: 0.00001 pF – 9.99999 F; D: 0.00001 – 9.99999; Q: 0.00001 – 99999.9; θd: −179.999° – 179.999°; θr: −3.14159 – 3.14159; DCR: 0.00001 Ω – 999.999 MΩ; Δ%: −999.999% – 999.999% |
| Calibration | Açık devre, kısa devre, load |
| Equivalent Circuit | Seri, paralel |
| Range Selection | Otomatik, tutma |
| Trigger Mode | Dahili, manuel, harici, veri yolu |
| Relative Measurement | Doğrudan okuma, ΔABS, Δ% |
| Sequencing Function | 10 BIN sıralama (BIN1 – BIN9, NG), AUX, BIN sayımı, PASS/FAIL gösterimi (ön panelde LED) |
| Additional Functions | V/I izleme; 5 uçlu test ucu; L-RDC eşzamanlı ölçüm; yazılım güç anahtarı; tek tuşla ekran görüntüsü; veri kaydı |
| Supply Voltage | 110 V / 220 V AC |
| Product Dimensions | 350 × 215 × 88 mm |
| Gram | 4.65 kg |
| Standard Accessories | Güç kablosu, RS232C haberleşme kablosu, USB haberleşme kablosu, kısa devre plakası, 0 m test fikstürü, 1 m test klipsi, 2 adet yedek sigorta (110 V için 1 A, 220 V için 0.5 A), paketleme listesi, kalibrasyon belgesi, çok dilli güvenlik uyarısı |
| DC Bias | 0 – ±5 V (çözünürlük 1 mV; doğruluk ayar geriliminin %1'i + 5 mV) |
| List Sweep | 201 noktaya kadar; tarama parametreleri: test frekansı, AC gerilim, AC akım, DC bias gerilimi, DC bias akımı |
| Average Count | 1 – 255 |
| Delay | Tetik gecikmesi ve adım gecikmesi: 0 – 60.000 s, 1 ms adım |
| Memory | Dahili: 100 adet cihaz ayar dosyası, 201 test sonucu; USB: ayar dosyası, BMP ve CSV veri dosyası |
